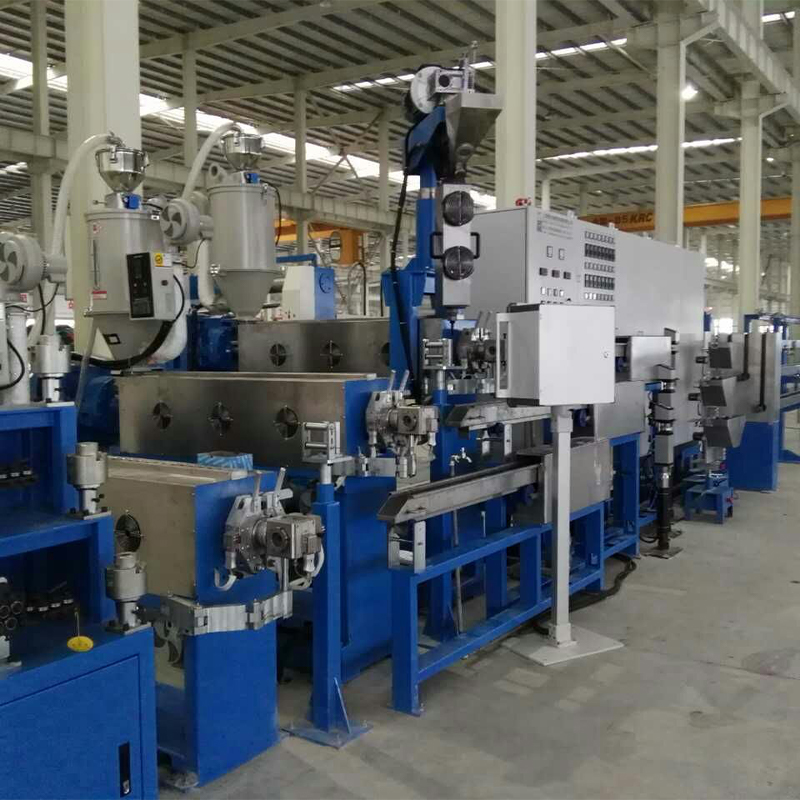

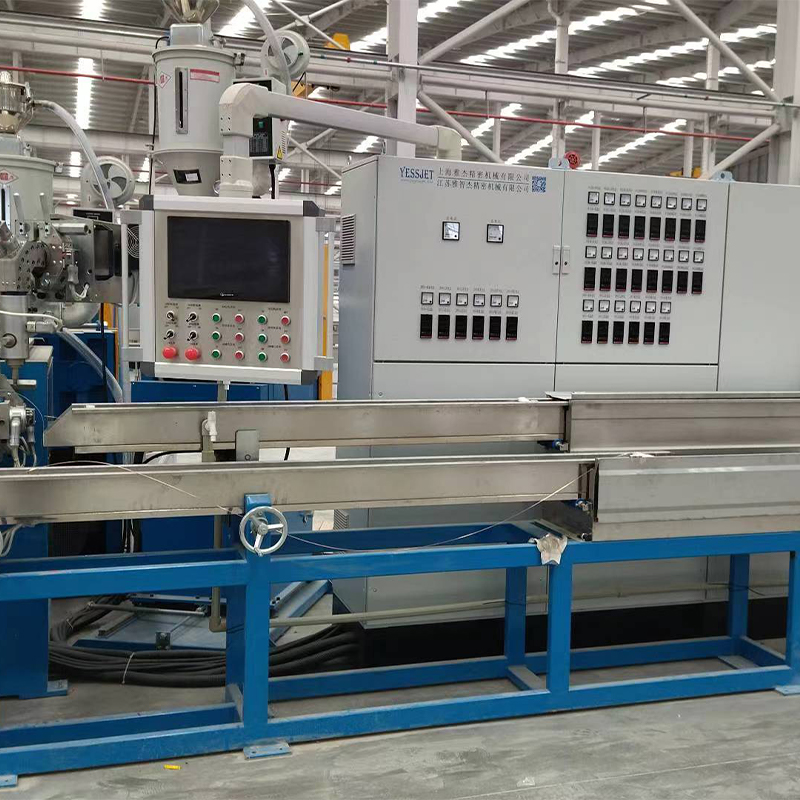

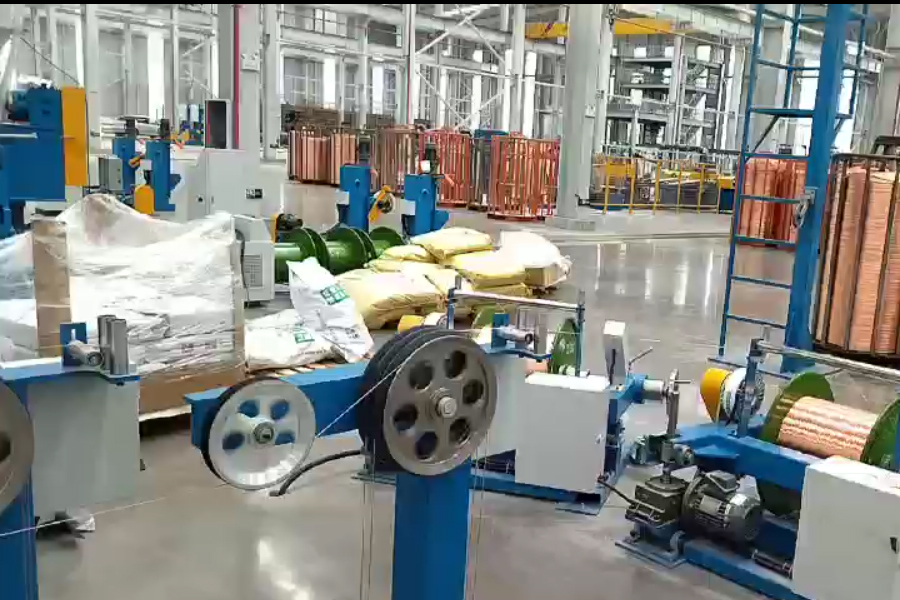

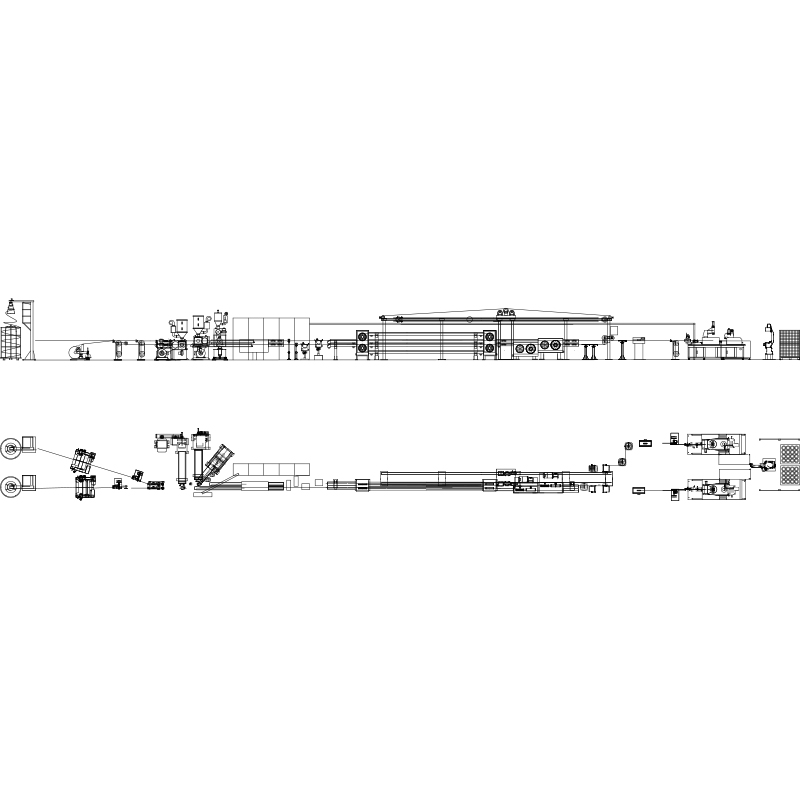

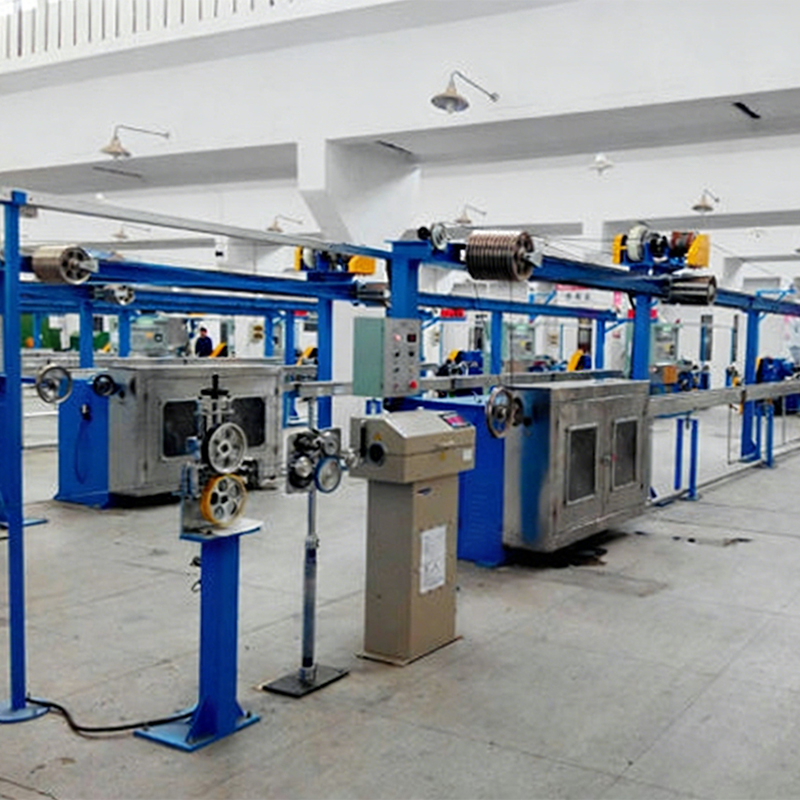

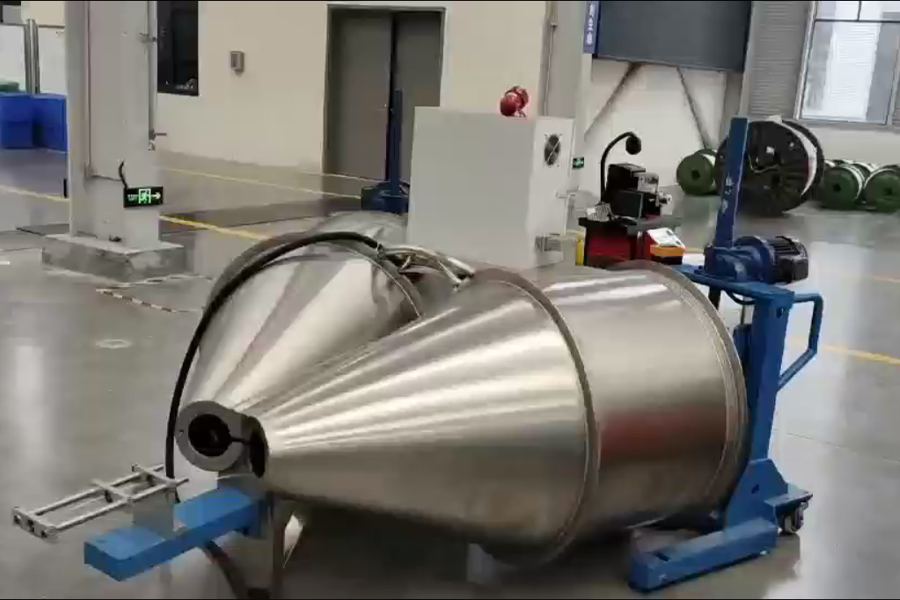

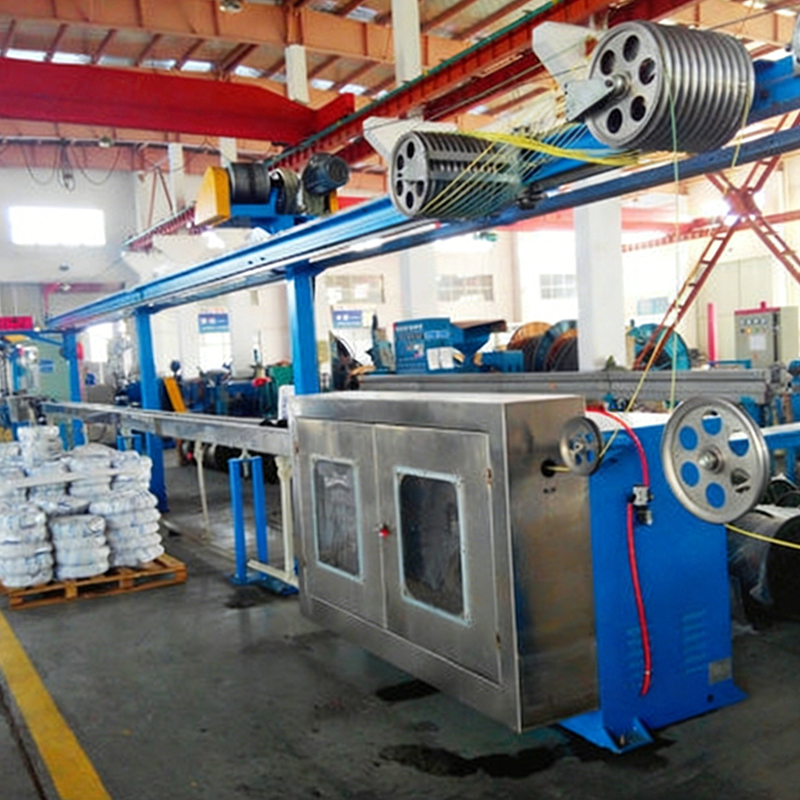

Lednings- og kabelekstruderingslinje

Bransjekunnskap

Hvordan skruedesign påvirker utgangskvaliteten i en ledning og Kabelekstruderingslinje

Ekstruderskruen er hjertet til enhver Lednings- og kabelekstruderingslinje , men geometrien blir ofte behandlet som en fast parameter i stedet for en justerbar variabel. I praksis bestemmer skruedesign - inkludert L/D-forhold, kompresjonsforhold, flystigning og barrieresonekonfigurasjon - direkte smeltehomogenitet, utgangshastighet og isolasjonsveggtykkelseskonsistens. En skrue designet for PVC-blandinger, for eksempel, vil produsere merkbart forskjellige smeltetemperaturer og skjærhastigheter når du kjører XLPE eller TPE, selv ved identiske turtallsinnstillinger. Å forstå disse relasjonene gjør at produksjonsingeniører kan ta informerte beslutninger om skruevalg i stedet for å misligholde det som fulgte med maskinen.

L/D-forholdet (lengde-til-diameter) er den oftest siterte skrueparameteren. Høyere L/D-forhold – typisk 25:1 til 30:1 for kabelisolasjonsapplikasjoner – gir lengre oppholdstid for polymersmelten, og forbedrer blanding og termisk jevnhet. Lengre skruer øker imidlertid også skjærvarmetilførselen, noe som kan være problematisk for varmefølsomme forbindelser som LSZH (Low Smoke Zero Halogen) materialer. I disse tilfellene tilbyr en barriereskruedesign med en dedikert blandeseksjon nær målesonen en bedre løsning: den skiller faste faser og smeltefaser tidligere i fatet, noe som reduserer usmeltet pelletforurensning uten overdreven skjærkraft.

Shanghai Yessjet Precise Machinery Co., Ltd. konfigurerer skruegeometri basert på den spesifikke blandingsfamilien og målutgangsområdet for hver kundes kabelekstruderingslinje. I stedet for å levere en universalskrue, evaluerer ingeniørteamet polymerviskositetskurver, prosesseringstemperaturvinduer og linjehastighetskrav før de spesifiserer kompresjonsforhold og flygeometri. Denne tilnærmingen eliminerer en vanlig kilde til veggtykkelsesvariasjoner som operatører ofte feilaktig tilskriver matrissentrering eller spenningskontrollproblemer.

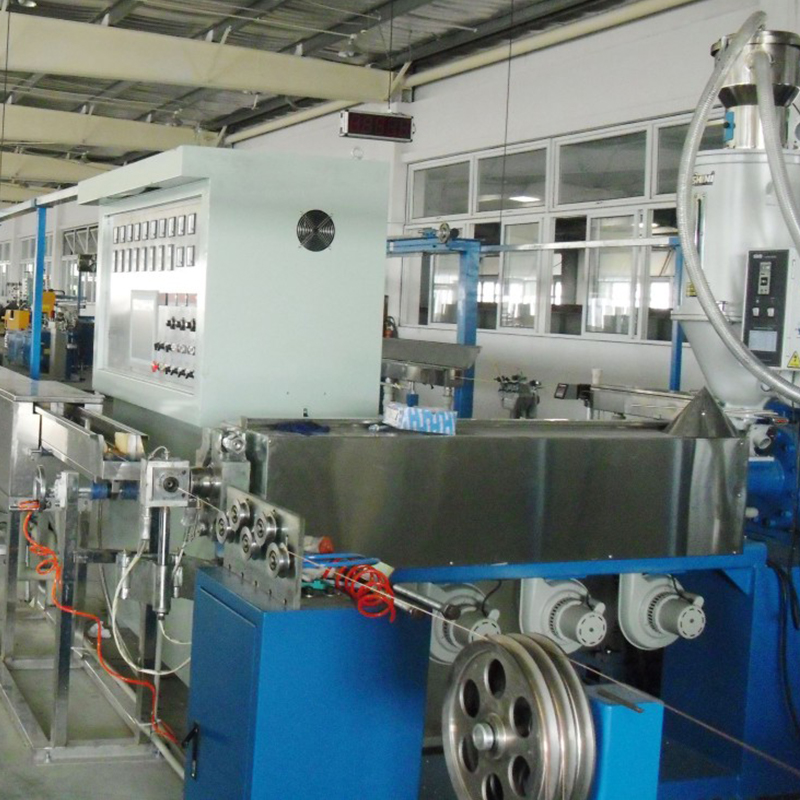

Temperaturprofilering på tvers av fatsoner: Hvorfor flere soner betyr mer kontroll

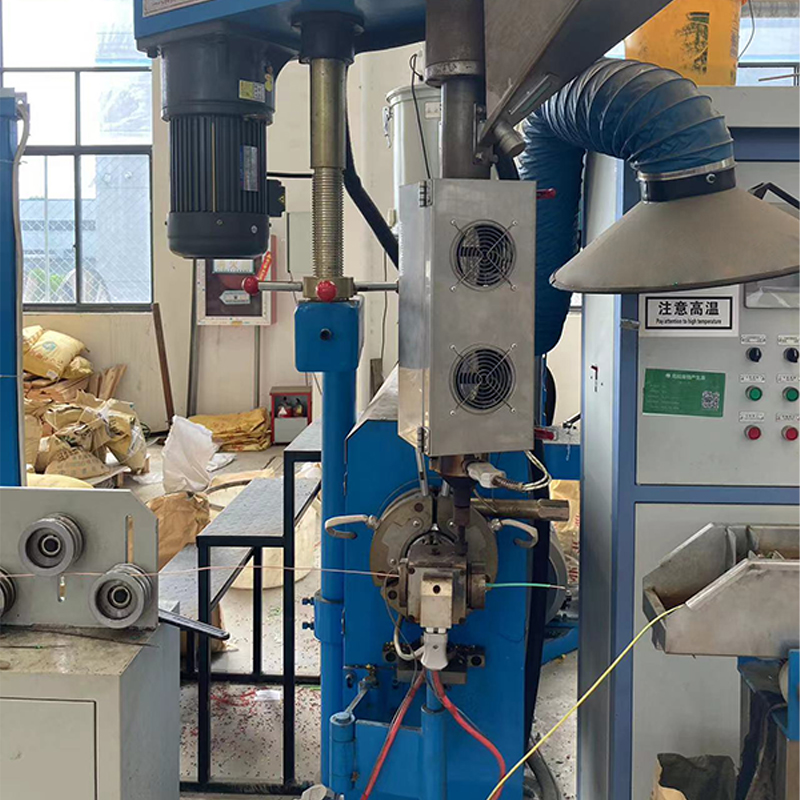

Moderne kabelekstruderingslinjekonfigurasjoner deler typisk ekstruderrøret i fem til åtte uavhengig kontrollerte varmesoner, pluss separate dyse- og krysshodesoner. Hensikten med denne segmenteringen er ikke bare å varme opp polymeren til en målsmeltetemperatur - det er å styre den termiske gradienten langs hele plasteringsbanen slik at smelten kommer til dysen i en konsistent, boblefri tilstand med riktig viskositet for målveggtykkelsen og linjehastigheten.

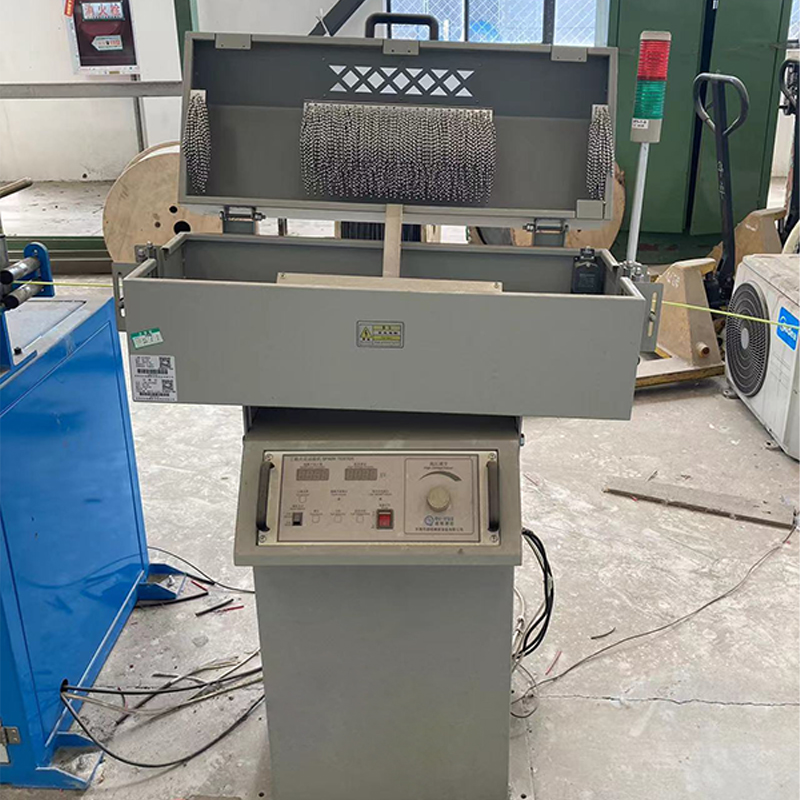

En vanlig misforståelse er at alle tønnesoner skal kjøre ved lignende temperaturer, med bare beskjedne økninger mot terningen. I praksis er den optimale profilen svært materialavhengig. For halvkrystallinske polymerer som HDPE, fremmer en stigende profil - kjøligere matesone, gradvis varmere målesone - gradvis smelting og reduserer risikoen for for tidlig smelting som blokkerer fôret. For amorfe materialer som stiv PVC, forhindrer en flatere profil med et lite fall i målesonen nedbrytning fra overdreven skjærvarmeakkumulering. Hvis denne profilen blir feil, genereres mikrogelinneslutninger eller overflatedefekter som bare blir synlige under gnisttesting eller under kundens sluttbrukstesting.

Vanlige temperaturprofilstrategier etter materiale

Disse profilene fungerer som startreferanser, ikke faste oppskrifter. Optimalisering i den virkelige verden krever smeltetrykkmålere ved dyseinnløpet og et infrarødt smeltetermometer for å validere den faktiske smeltetemperaturen uavhengig av innstillingspunktene for tønnesonen – en forskjell som er vesentlig når du kjører høyhastighetslinjer over 200 m/min.

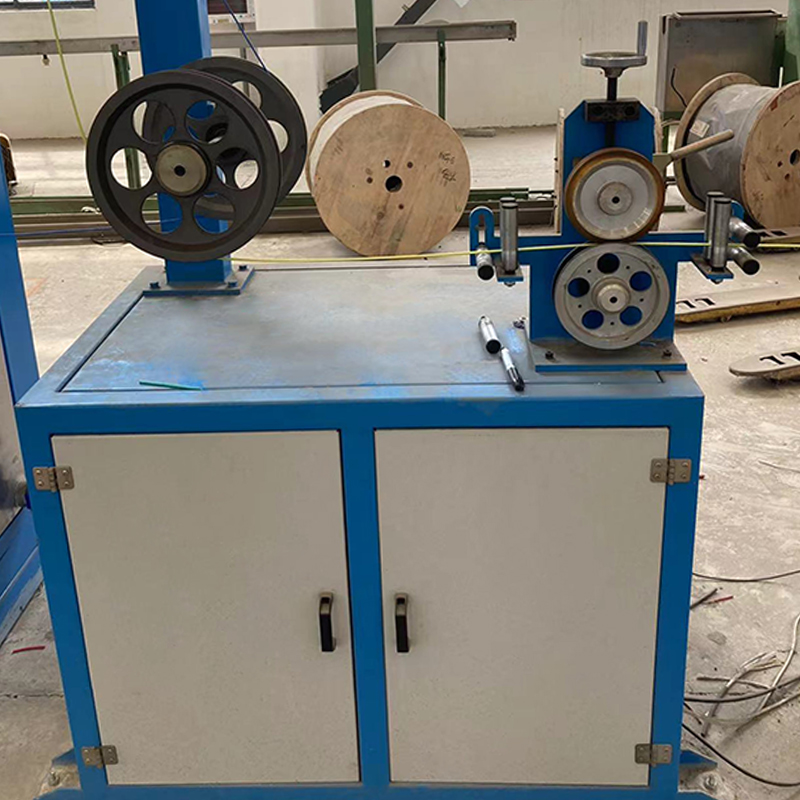

Caterpillar Haul-Off spenningskontroll og dens innvirkning på lederforlengelse

I en tråd- og kabelekstruderingslinje gjør larveavtrekksenheten mer enn bare å trekke den ferdige kabelen med en angitt hastighet – det er den primære mekanismen som isolasjonsveggtykkelsen reguleres i sanntid. Forholdet mellom avtrekkingshastighet og ekstruderens utgangshastighet bestemmer nedtrekksforholdet, som igjen styrer hvor mye ekstrudatet strekker seg mellom dyseutgangen og størkningspunktet. Selv en hastighetsvariasjon på 1–2 % i avføringen kan forskyve den nominelle veggtykkelsen utenfor toleransebåndet spesifisert av standarder som IEC 60227 eller UL 83.

En mindre diskutert konsekvens av avtrekksspenning er dens effekt på selve lederen. Når spenningen er for høy - vanligvis forårsaket av larvebeltetrykket satt for høyt eller av et misforhold mellom avtrekkshastigheten og utbetalingsavspenningen - gjennomgår lederen permanent forlengelse. I trådede ledere komprimerer denne forlengelsen leggingslengden til individuelle ledninger, endrer lederens DC-motstand per lengdeenhet og potensielt skyver den ut av samsvar med målinger av motstand per kilometer. Effekten er spesielt uttalt på fintrådskonstruksjoner under 0,5 mm² hvor strengens strekkfasthetsmarginer er mindre.

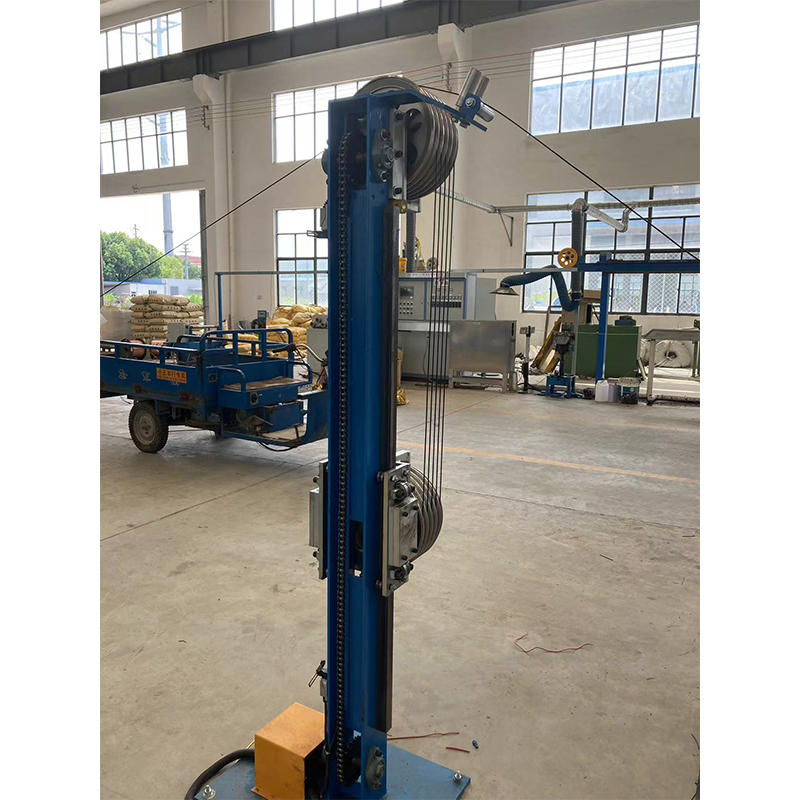

Riktig larvekonfigurasjon krever at beltets kontaktlengde og trykk tilpasses til kabelens ytre diameter og kappens stivhet. Mykere forbindelser som silikon eller fleksibel TPU krever lavere belteklemmekraft og bredere belteputer for å unngå overflatemerking. Kontrollsystemet bør integrere danserrullposisjons-tilbakemelding fra både pay-off og take-up for å opprettholde et stabilt spenningsvindu gjennom hele løpet, inkludert under akselerasjons- og retardasjonsfasene ved oppstart og avstengning.

Ettermontering av eldre linjer: Hva kan og ikke kan oppgraderes

Mange kabelprodusenter bruker Wire And Cable Extrusion Line-utstyr som er 15–25 år gammelt – mekanisk forsvarlig, men begrenset av utdaterte kontrollarkitekturer, analoge temperaturkontrollere og relébasert sekvenslogikk som hindrer integrasjon med moderne MES eller datainnsamlingssystemer. En komplett linjeerstatning er ikke alltid den mest økonomiske veien. Målrettede ettermonteringer kan gjenvinne 70–85 % av en ny linjes kapasitet til 30–50 % av kapitalkostnaden, forutsatt at den mekaniske tilstanden til ekstruderrøret, skruen og girkassen oppfyller minimumsslitasjeterskler.

Ettermontering prioritert vurdering

• Oppgraderinger av høy verdi: PLS-erstatning med moderne Siemens S7 eller Allen-Bradley ControlLogix-plattformer, berøringsskjerm-HMI med reseptstyring, lukket sløyfediameterkontroll ved hjelp av lasermålere, og servodrevet avføring med spenningsfeedback
• Middels verdi oppgraderinger: Erstatter analoge trommelsonekontrollere med digitale PID-enheter med autotuning, oppgradering av omformere til strømgenerasjons frekvensomformere med energigjenvinningsbremsing
• Lavere verdi med mindre det er feil: Bytte ut mekanisk solide girkasser, ekstrudertønner med mindre enn 40 % slitasje på foring-til-skrue-klaring, eller kjølekarstrukturer som er korrosjonsfrie
• Ikke ettermonteringskompatibel: Ekstruderrammer med rammeforvrengning som overstiger innrettingstoleranser, krysshoder med avisolerte gjenger på sentreringsbolter, eller matebeholdere med intern slitasje som skaper segregering av sammensatte blandinger

Shanghai Yessjet Precise Machinery Co., Ltd. har utviklet en strukturert ettermonteringsevalueringsprosess for kunder som bruker aldrende kabelekstruderingslinjeutstyr. Vurderingen dekker måling av skrue og tønneslitasje via boreskop, testing av girkasseslipp, termisk avbildning av tønnevarmerens ytelse og en kontrollsystemrevisjon for å identifisere foreldede komponenter uten tilgjengelige reservedeler. Dette diagnostiske trinnet hindrer kunder i å investere i kontrolloppgraderinger på mekaniske plattformer som vil kreve full utskifting innen tre til fem år uansett.

Closed-Loop Diameter Control: Hvordan det fungerer og hvor grensene går

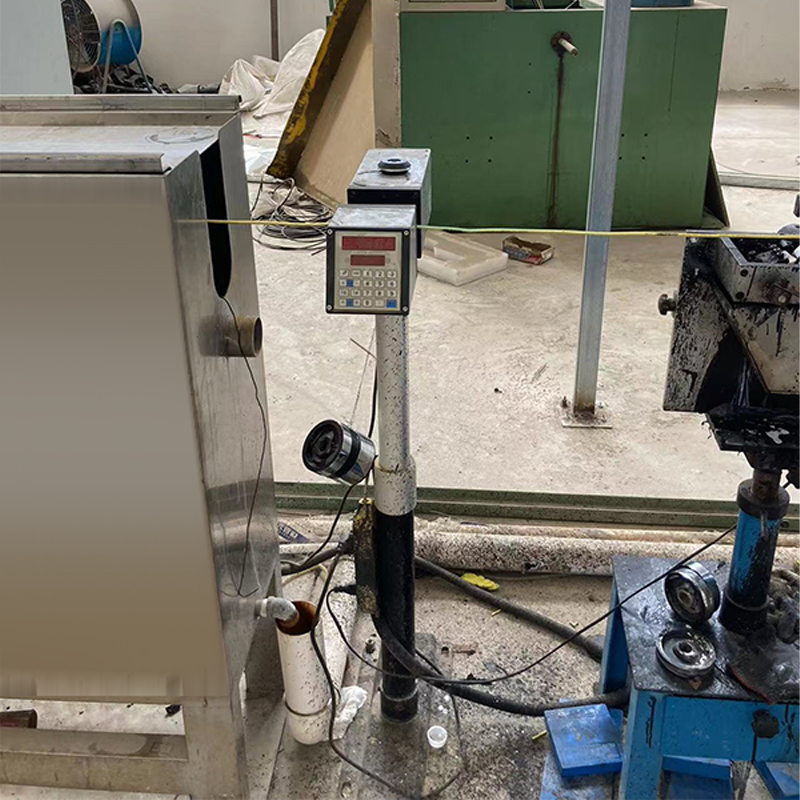

Laserdiametermålere plassert rett etter kjøletrauet er nå standard på de fleste nye kabelekstruderingslinjeinstallasjoner. Måleren måler ytre diameter kontinuerlig - typisk ved skannehastigheter på 500 til 2000 Hz - og mater målingen tilbake til linjehastighetskontrolleren eller ekstruderens skruehastighetsdrev for å korrigere avvik fra måldiameteren i sanntid. På godt innstilte systemer kan denne lukkede sløyfearkitekturen opprettholde diametertoleranse innenfor ±0,02 mm på linjer som kjører med 100–150 m/min, noe som tilfredsstiller kravene til de fleste IEC- og UL-trådstandarder uten å kreve operatørintervensjon under steady-state produksjon.

Imidlertid har diameterkontroll med lukket sløyfe viktige begrensninger som ikke alltid kommuniseres tydelig av utstyrsleverandører. Måleren måler den ytre kappediameteren - den kan ikke direkte oppdage eksentrisitet for veggtykkelse, noe som krever enten en ultrasonisk veggtykkelsesmåler eller en kapasitansbasert eksentrisitetsmonitor plassert i vannrennet. En kabel kan måle perfekt på ytre diameter mens den kjører med 30–40 % eksentrisitet hvis stansesentreringen driver under en lang kjøring på grunn av termisk ekspansjon av tverrhodekroppen. Å stole utelukkende på diametermåleren for prosesskontroll vil bestå ytre diameterkontroller mens det genereres materiale som svikter på minimum veggtykkelse på det tynneste punktet.

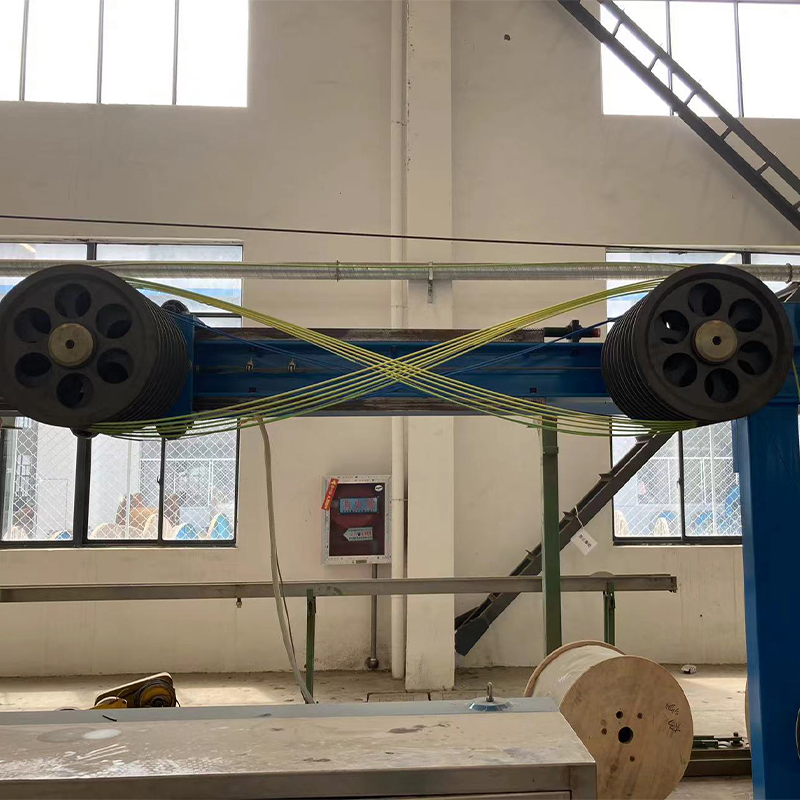

I tillegg er tilbakemeldingssløyfens responstid begrenset av avstanden mellom dyseutgangen og målerplasseringen. På linjer med lange kjølekar - nødvendig for store lederkabler der polymeren trenger forlenget kjølelengde - kan denne transportforsinkelsen være 15 til 40 sekunder ved typiske linjehastigheter. I løpet av denne forsinkelsen har en prosessforstyrrelse (for eksempel en økning i smeltetrykk fra en delvis blokkert skjermpakke) allerede produsert 25 til 60 meter med kabel utenfor toleranse før kontrollsystemet reagerer. Å forstå denne etterslepet og sette passende dødbåndsparametere i kontrollalgoritmen er avgjørende for å forhindre overkorreksjonsoscillasjon, som ofte er mer skadelig for produktkonsistensen enn den opprinnelige forstyrrelsen.

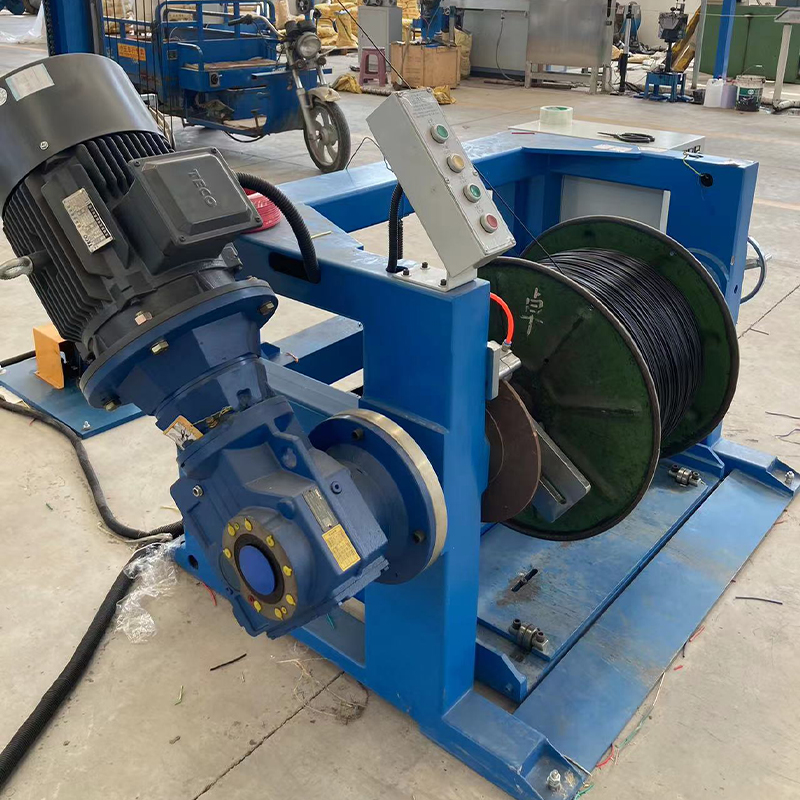

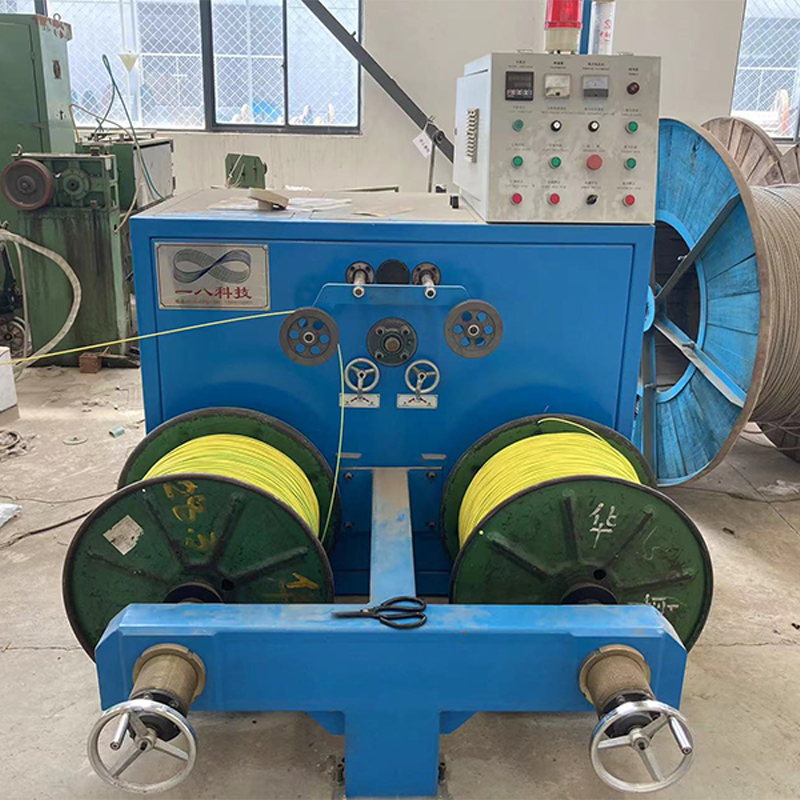

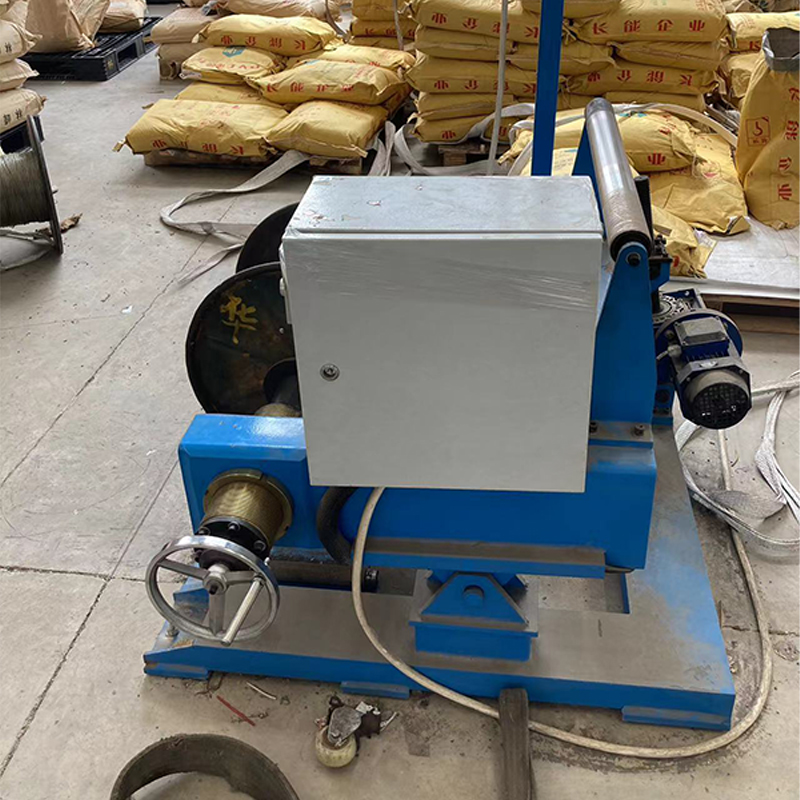

Automatisk kveiling og robotpalletering: Integrasjonshensyn for end-of-line automatisering

End-of-line automatisering – som omfatter automatiske kveilmaskiner, stroppe- eller tapestasjoner og robotpalleteringssystemer – er ofte planlagt som et fremtidig tillegg under første idriftsettelse av tråd- og kabelekstruderingslinje, og deretter utsatt på ubestemt tid på grunn av kapitalbegrensninger eller integreringskompleksitet. Konsekvensen er at manuell kveiling og palletering blir produksjonsflaskehalsen, og begrenser linjehastigheten ikke av ekstruderens utgangskapasitet, men av den fysiske hastigheten som operatørene kan håndtere ferdige spoler med. På linjer som produserer små bygningstråder med hastigheter over 300 m/min, er manuell kveiling rett og slett ikke levedyktig – spolen kan ikke holde tritt med produksjonen.

Integrering av automatiske spoler i en eksisterende linje krever oppmerksomhet til flere parametere som er satt på ekstruderkontrollnivå: nøyaktig metertelling fra avtrekkskoderen, et pålitelig kuttsignal til den flyvende kniven eller roterende kutteren, og en spoleoverføringssekvens som ikke tillater kabelslakk å samle seg mellom kutteren og den nye spolekjernen. Hvis ekstruderlinje-PLS ikke ble designet med disse håndtrykksignalene i tankene, kan ettermontering av automatiske spoler kreve betydelig omarbeiding av kontrollsystemet utover å bare installere spolens maskinvare.

Shanghai Yessjet Precise Machinery Co., Ltd. designer Wire And Cable Extrusion Line-kontrollarkitekturer med end-of-line automatiseringsintegrasjon som en planlagt funksjon fra den første konstruksjonen, selv når kunden ikke umiddelbart kjøper kveilings- og palleteringsutstyret. Reserve I/O-kapasitet, forhåndskoblede rekkeklemmer for coiler-kommunikasjon og dokumenterte signalkart er inkludert i standard idriftsettelsespakken – slik at kunder kan legge til robotpalletering eller automatisk coiling senere uten å gå tilbake til fabrikken for en redesign av kontrollsystemet. Denne fremadkompatible tilnærmingen reduserer betydelig den totale investeringen som kreves når produksjonsvolumer til slutt rettferdiggjør full automatisering ved slutten av linjen.
