Taper Tension Winding: Hvorfor konstant spenning er feil strategi for store kabelspoler

En av de mest vedvarende misoppfatningene i praksis med kabelvikling er at å opprettholde et konstant spenningssettpunkt gjennom hele spolekonstruksjonen gir den beste spolekvaliteten. I virkeligheten, konstant spenning vikling på en Motorisert ledningskabelopptaksmaskin produserer mekanisk ustabile spoler på bygg med stor diameter fordi de indre lagene - viklet i begynnelsen av spolen når viklingsradiusen er liten - utsettes for trykkbelastning fra hvert påfølgende lag viklet oppå dem. Etter hvert som spolen bygger utover, øker det kumulative radielle trykket på de innerste lagene gradvis, og overskrider til slutt kabelkappens trykkflytestyrke og forårsaker permanent deformasjon av isolasjonen ved laggrensesnittene. Deformasjonen er ikke synlig eksternt, men gir forhøyede kapasitansavlesninger og potensiell dielektrisk svakhet ved de berørte punktene.

Konisk spenningsvikling tar tak i dette ved bevisst å redusere viklingsspenningen når spolens diameter øker. Spenningen ved en gitt viklingsdiameter settes som en prosentandel av startspenningen, etter en konisk profil – lineær eller buet – som holder det radielle trykket på indre lag innenfor akseptable grenser gjennom hele bygget. Et typisk konusforhold for PVC-isolert strømkabel er 60–75 %, noe som betyr at spenningen ved hele spolens ytre diameter er 60–75 % av spenningen som påføres ved kjernen. Den nøyaktige avsmalningsprofilen bestemmes av kabelens kappemodul, spolegeometrien og den maksimale akseptable trykkspenningen i det indre laget – parametere som krever ingeniørberegning i stedet for empirisk prøving og feiling på produksjonsspoler.

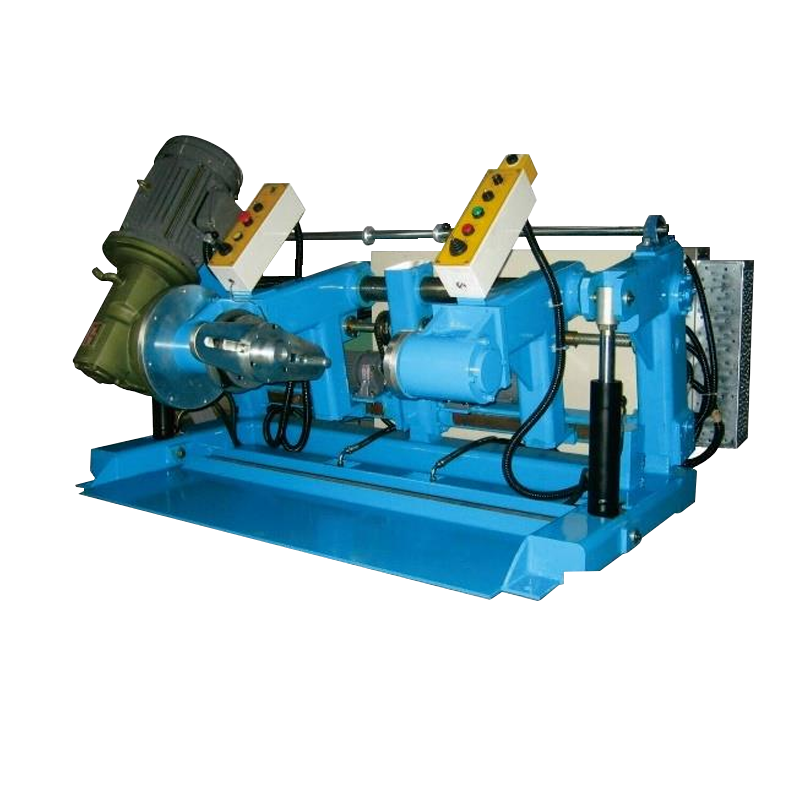

Implementering av konisk spenning på en Automatisk kabeltrekker krever at kontrollsystemet sporer den gjeldende viklingsdiameteren kontinuerlig og bruker tilsvarende spenningssettpunkt i sanntid. Viklediameteren kan utledes fra forholdet mellom travershastigheten og spolens rotasjonshastighet - en beregning som er tilgjengelig i de fleste moderne servodrivplattformer uten å kreve ekstra sensorer. Shanghai Yessjet Precise Machinery Co., Ltd. konfigurerer konusspenningsprofiler som en del av produktoppskriftssystemet på sin serie med motoriserte wirekabelopptaksmaskiner, slik at operatører kan lagre og hente frem de riktige konusparameterne for hver kabelspesifikasjon uten manuell omberegning på maskinen under produktbytte.

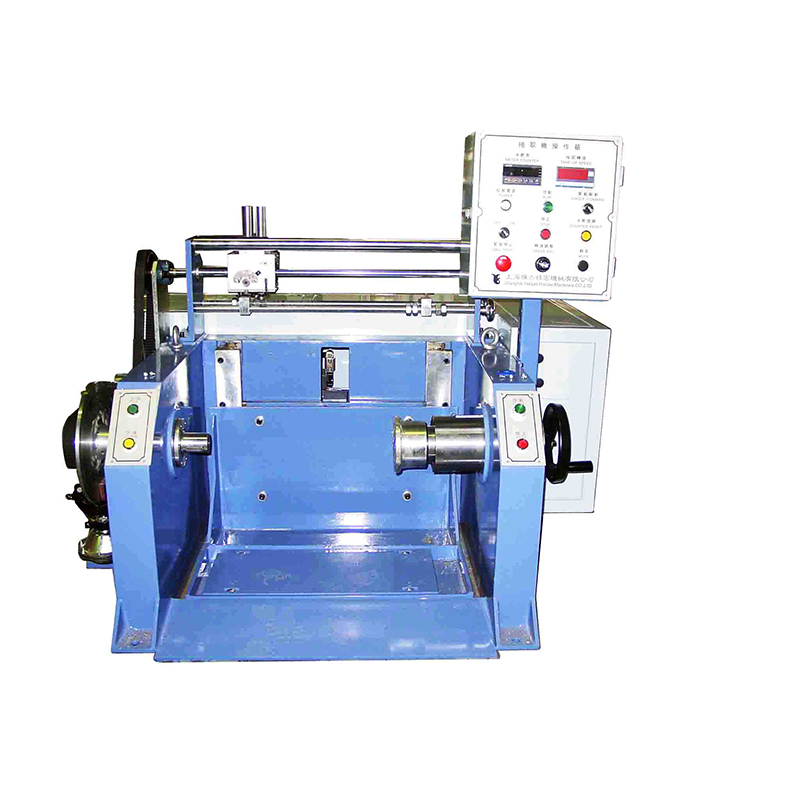

Traverse Pitch-beregning og dens effekt på spolelagsstabilitet

Travers-stigningen – sideavstanden kabelen går frem per omdreining av viklingsspolen – er parameteren som bestemmer hvor tett kabelen er pakket over spoleflensbredden og om laggrensesnittene er geometrisk stabile. En feil gjennomløpsstigning produserer en av to feilmoduser: for stram stigning skaper overlappende lag der tilstøtende kabelsvinger graver seg inn i hverandre under viklingsstrekk, forårsaker skade på manteloverflaten og uregelmessig laghøyde som gjør påfølgende lag ustabile; for bred stigning skaper hull mellom tilstøtende svinger som lar øvre lag falle gjennom og krysse nedre svinger under viklingsprosessen, og produserer den karakteristiske "krysset lag"-defekten som gjør spolen ubrukelig på automatisk utbetalingsutstyr.

Den teoretisk korrekte stigningen for en enkeltlags vind er lik kabelens ytre diameter pluss en klaring på 1–3 % for å imøtekomme OD-variasjoner over spolelengden. I praksis bør den nominelle OD som brukes for stigningsberegning være den maksimale OD-spesifikasjonsgrensen i stedet for den nominelle verdien, fordi stigning beregnet ved nominell OD vil gi overlapping på kabel som går med den øvre OD-toleranse. For kabler med OD-toleranser bredere enn ±3 %, vil en fast stigning beregnet fra maksimal OD produsere synlige gap på kabel som kjører med nominell eller minimum OD – i disse tilfellene gir et lukket sløyfe-pitchjusteringssystem som leser den faktiske kabel-OD fra en lasermåler og oppdaterer traversstigningen i sanntid, overlegen lagkvalitet over hele produksjons-OD.

Travers Pitch-konfigurasjon etter kabeltype

For flerlags vikling må stigningsberegningen også ta hensyn til lag-til-lag-kryssningsvinkelen - vinkelen der hvert påfølgende lag reverserer retningen ved flensen. En altfor bratt kryssvinkel får kabelen til å grave seg inn i det forrige laget ved reverseringspunktet i stedet for å kjøre jevnt over det, og skaper en forhøyet kantvulst ved flensen som vokser gradvis med hvert lag og til slutt hindrer kabelen i å sitte ordentlig over hele spolebredden. Kontroll av overkrysningsvinkelen krever justering av traversretardasjonen og reverseringsprofilen ved flensenden av bevegelsen, som er en drivparameterinnstilling som er forskjellig fra steady-state traversstigning og må konfigureres uavhengig for hvert kabel-OD-område.

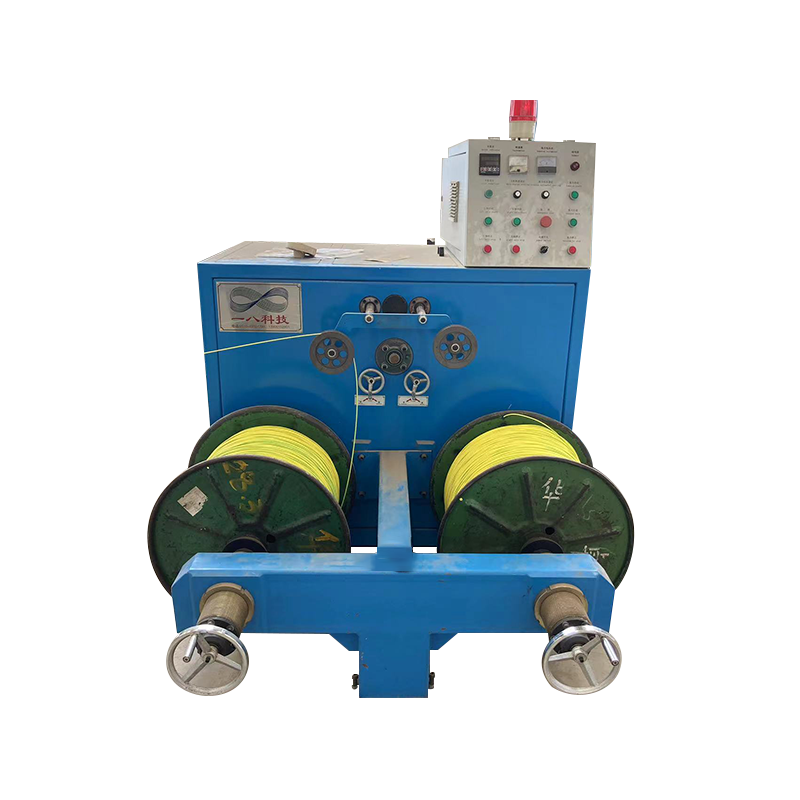

Spolebyttesekvensering på automatiske kabelopptaksmaskiner: Minimerer skraplengden

Spolebyttehendelsen på en automatisk kabelopptaksmaskin er overgangen som mest direkte bestemmer hvor mye brukbar kabellengde som går tapt per spolebyttesyklus. Under endringssekvensen - fra det øyeblikket den fulle spolen signaliserer fullføring til det øyeblikket den nye spolen når stabil viklingsspenning - fortsetter oppstrøms ekstruderingslinjen å produsere kabel som enten samler seg i en akkumulatorbuffer eller krever at linjen reduserer hastigheten. Kabel produsert under akkumulatorutladningen og linjehastighetsovergangen er ofte utenfor spesifikasjonen i veggtykkelse eller lederposisjon på grunn av hastighetsvariasjonen, og denne lengden må kasseres eller nedgraderes. Minimering av denne skraplengden krever optimalisering av tre innbyrdes avhengige variabler: akkumulatorkapasitet, spolebyttesyklustid og kontroll-håndtrykksekvensen mellom oppsamlingsmaskinen og linjemaster-PLS.

Syklustiden for spolebytte på en automatisk kabelopptaksmaskin består av flere sekvensielle trinn, som hver bidrar til den totale omstillingsvarigheten. Å forstå tidsbudsjettet for hvert trinn identifiserer hvor ingeniørinvesteringer i automatisering eller forbedring av mekanisk design gir størst reduksjon i total syklustid og tilhørende skraplengde.

• Full spoledeteksjon og signaloverføring: Målertelleren når mållengden, utløser endringssekvensen og signaliserer akkumulatoren om å begynne å lades ut — dette trinnet bør ta mindre enn 200 millisekunder på et moderne PLS-kontrollert system; relélogiske systemer introduserer ofte 1–3 sekunders forsinkelser som bruker akkumulatorkapasitet før den mekaniske sekvensen i det hele tatt begynner
• Kabelkutt og halesikring: Den flygende kutteren eller den stasjonære kutteren aktiverer, kutter kabelen, og halen er festet til hele spolen – total varighet vanligvis 1–3 sekunder på automatiserte systemer; manuell halebinding utvider dette til 15–30 sekunder og krever at linen stopper helt
• Full spolefjerning og plassering av tom spole: Spolevognen eller tårnet roterer eller indekserer for å bringe den tomme spolen inn i viklingsposisjonen - tårn-lignende oppsamlingsmaskiner fullfører dette trinnet på 3–6 sekunder; Enposisjonsmaskiner som krever utskifting av gaffeltruck tar 2–8 minutter avhengig av anleggets layout og tilgjengelighet av utstyr
• Ledningsfeste og innledende viklingsakselerasjon: Kabelledningen er festet til den nye spolekjernen, og viklingsdrevet akselererer for å matche linjehastigheten – servodrevne opptrekksmaskiner kan fullføre denne akselerasjonen på 2–4 sekunder; Det kan ta 8–15 sekunder for eldre DC-drivsystemer å oppnå stabil viklingsspenning

Den totale skraplengden generert per spolebytte er produktet av linjehastigheten og summen av alle trinnene der akkumulatoren tømmes og opptaket ennå ikke vikles ved jevn spenning. Ved en linjehastighet på 200 m/min produserer en 30 sekunders total omstillingstid 100 meter med potensielt off-spesifikasjonskabel per byttehendelse – en betydelig materialkostnad på en linje som kjører flere spolebytter per skift. Ved å redusere overgangstiden til 8 sekunder gjennom turret-opptak og servoakselerasjon reduseres dette til omtrent 27 meter, en 73 % reduksjon i skrap per bytte som har en direkte innvirkning på produksjonsutbytte og materialkostnad per kilometer produsert kabel.

Tension Feedback Arkitektur: Danser-basert vs. belastningscelle-basert kontroll

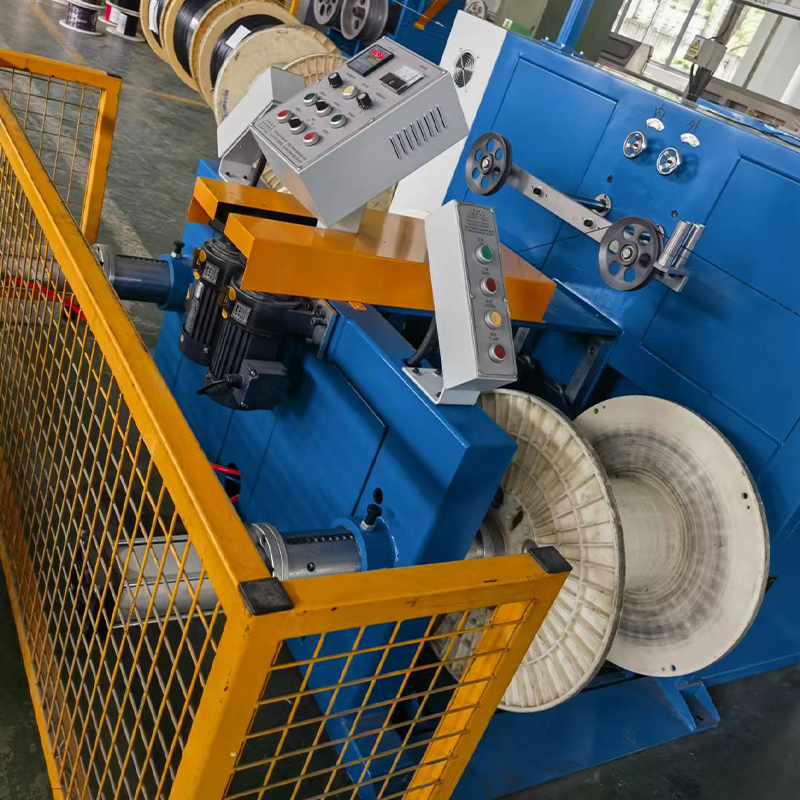

Motoriserte wirekabelopptaksmaskiner bruker en av to primære spenningsmålingsarkitekturer for å generere tilbakemeldingssignalet for viklingsspenningskontrollsløyfen: tilbakemelding på danserrullens posisjon eller direkte belastningscellespenningsmåling. Hver arkitektur har distinkte responsegenskaper, kalibreringskrav og feilmoduser som gjør den ene eller den andre mer hensiktsmessig avhengig av kabeltype, linjehastighet og strekkstabilitetskrav til applikasjonen. Ved å forstå de grunnleggende forskjellene kan ingeniører spesifisere det riktige systemet for nye installasjoner og diagnostisere problemer med kontrollytelse på eksisterende systemer uten å gå tilbake til kontrolleren som det første svaret.

Danserbasert spenningskontroll bruker posisjonen til en fjærbelastet eller pneumatisk belastet rulle i kabelbanen som et indirekte mål på spenningen - danserforskyvningen er proporsjonal med strekkkraften når dansermassen og fjær- eller pneumatisk forspenningskraft er kjent. Den viktigste fordelen er mekanisk enkelhet og iboende akkumuleringsevne: Dancer-rullebevegelsen gir en buffer som absorberer hastighetstransienter uten å kreve at kontrollsløyfen reagerer øyeblikkelig. Begrensningen er at danserens posisjon er en indirekte spenningsmåling - den måler kraft ved danserens kontaktpunkt, som kan avvike fra spenningen ved viklingspunktet på grunn av friksjon i kabelbanen mellom danseren og spolen, spesielt på kabler med stor diameter med høy bøyestivhet som genererer betydelig kontaktfriksjon mot styreruller og maljer.

Måling av lastcellespenning plasserer en strekkmålerkrafttransduser direkte i kabelbanen - enten som en instrumentert styrerull eller som en reaksjonskraftsensor på en fast styrestift - og gir et direkte elektrisk signal proporsjonalt med kabelspenningen ved målepunktet. Lastecellesystemer eliminerer den friksjonsinduserte målefeilen til dansersystemer og gir et spenningssignal med høyere båndbredde som er mer egnet for høyhastighetsviklingsapplikasjoner der raske spenningstransienter må oppdages og korrigeres innenfor individuelle viklingsrevolusjoner. Avveiningen er at belastningsceller ikke har noen bufferkapasitet - kontrollsløyfen må reagere på hver spenningstransient, og krever høyere kontrollbåndbredde og mer forsiktig PID-innstilling for å unngå oscillasjon. Lastecellesystemer krever også periodisk kalibrering for å opprettholde målenøyaktighet, ettersom strain gauge null offset driver med temperatur og mekanisk tretthet over tid.

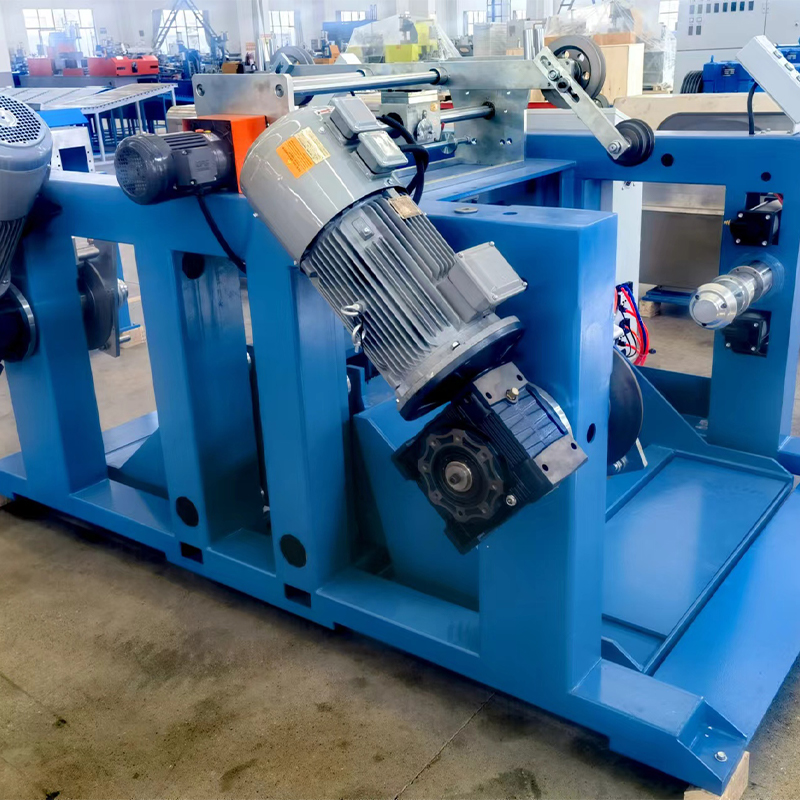

Mekanisk kompatibilitet for viklingsspole: standarder for akselgrensesnitt og belastningsklassifiseringer

En ofte oversett kilde til problemer med viklingskvaliteten på motoriserte wirekabelopptaksmaskiner er mekanisk inkompatibilitet mellom viklingsspolene og grensesnittet for akselen til opptrekkingsmaskinen. Kabelprodusenter akkumulerer vanligvis et blandet lager av spoler fra flere leverandører i løpet av mange års drift, med subtile dimensjonsvariasjoner i boringsdiameter, kilesporgeometri og flenskonsentrisitet som forårsaker problemer på opptrekksmaskiner med trange akseltoleranser. En spole med en borediameter som er 0,3 mm større enn den nominelle akselen, skaper en klaringspasning som gjør at spolen kan kjøre eksentrisk under viklingsspenning - eksentrisiteten genererer en spenningsrippel én gang per omdreining som kontrollsystemet ikke kan undertrykke fordi det er mekanisk indusert i stedet for prosessgenerert.

De relevante mekaniske parametrene for spolen som må verifiseres for kompatibilitet med en motorisert wirekabelopptaksmaskin inkluderer borediameter og toleranse, kilesporbredde og -dybde, flensutløpsspesifikasjon og spolens nominelle vektkapasitet ved maksimalt kabelfyllingsnivå. Spolevektkapasiteten er spesielt viktig på maskiner for automatisk kabelopptak med høy traverskraft - viklingsspenningen som påføres over hele spoletraversbredden genererer et betydelig bøyemoment på spoleaksellagrene, og overskridelse av spolens strukturelle klassifisering kan forårsake flensdeformasjon som permanent skader spolen og skaper en sikkerhetsbelastning for spolen.

• Verifisering av borediameter: Mål boringsdiameteren til nye spolepartier med en kalibrert boringsmåler før de settes i produksjonstjeneste — godta bare spoler innenfor ±0,05 mm fra akselens nominelle diameter for presisjonsoppsamlingsapplikasjoner; bredere toleranser krever koniske adapterhylser som legger til kompleksitet og potensial for eksentrisitet
• Inspeksjon av flensutløp: Kontroller flensflatens utløp med en måleklokke på en referansedor før første bruk og etter enhver spolefall - utløp som overstiger 0,5 mm per 300 mm flensradius indikerer flensdeformasjon som vil forårsake tidsfeil i reversering og kantvulstdannelse
• Maksimal fyllvektsberegning: Beregn maksimal kabelfyllingsvekt som produktet av spolens netto lagringsvolum (totalt spolvolum minus kjernevolum) og kabelvekt per volumenhet – kontroller at denne verdien er under spolens nominelle bruttolastkapasitet, som inkluderer spolens taravekt, med en sikkerhetsfaktor på minimum 1,5
• Passformklasse for nøkkelspor: Spesifiser et kilespor med tett passform (JS9/h9 eller tilsvarende i henhold til ISO 286) for opptrekkingsapplikasjoner i stedet for de normalpassformede toleransene som brukes for generell kraftoverføring – løse kilesporpasninger tillater spolrotasjon i forhold til akselen under akselerasjon og retardasjon, og produserer mikrosliphendelser som skaper lokaliserte spenningsspiker

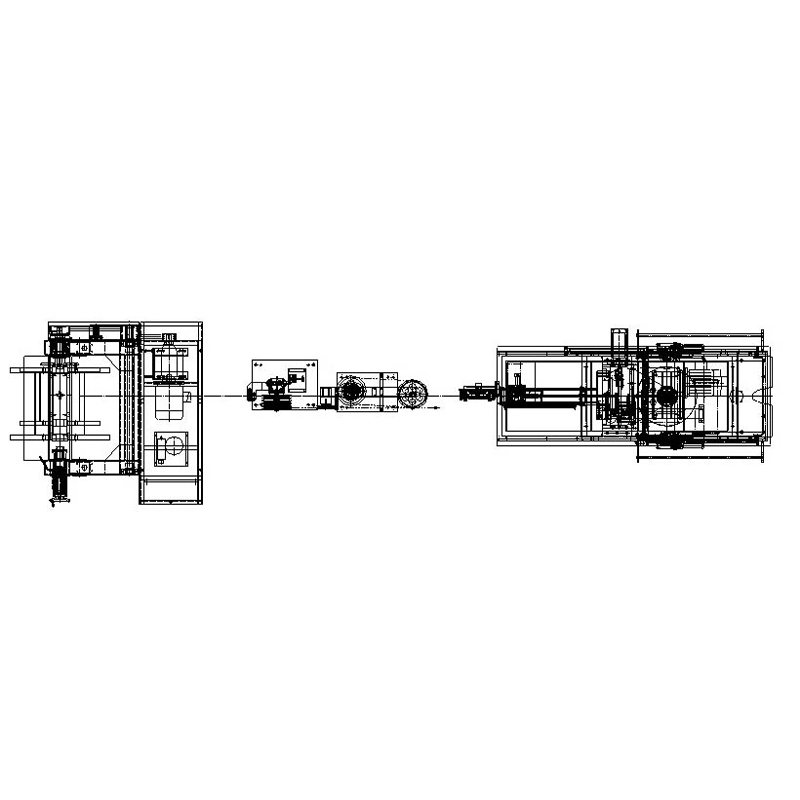

Ettermontering Integrering av automatiske kabelopptaksmaskiner i eksisterende ekstruderingslinjer

Å legge til en automatisk kabelopptaksmaskin til en eksisterende ekstruderingslinje som opprinnelig ble designet for manuell opptak, innebærer kontrollintegrasjonsutfordringer som ofte undervurderes i prosjektplanleggingsfasen. Ekstruderingslinjens avtrekkshastighetskontroller ble designet for å fungere som terminalhastighetsreferanse for linjen - den setter produksjonshastigheten, og alt oppstrømsutstyr følger. Når en automatisk oppsamlingsmaskin legges til, introduserer den et andre lukket sløyfekontrollsystem på slutten av linjen som også forsøker å regulere kabelspenningen gjennom hastighetsjustering. Uten riktig koordinering av disse to kontrollsløyfene, samvirker de negativt: avtrekkingen øker hastigheten som svar på et spenningsfallssignal mens opptrekksdrevet samtidig reduserer hastigheten som svar på det samme spenningsfallet, og skaper en vedvarende oscillasjon som ingen av sløyfene kan løse uavhengig.

Standardløsningen er å konfigurere opptrekksdrevet i dreiemomentkontrollmodus i stedet for hastighetskontrollmodus, med avtrekksdrevet fortsatt som hastighetsmaster. I dreiemomentkontrollmodus bruker opptrekksdrevet et konstant viklingsmoment som tilsvarer målspenningssettpunktet, og viklingshastigheten justeres automatisk for å matche avtrekkshastigheten - på samme måte som en passiv brems gir konstant motstand uavhengig av hastighet. Dancer-rulleposisjonen fungerer da kun som et trimsignal for å justere dreiemomentets settpunkt, ikke som primær hastighetsreferanse. Denne kontrollarkitekturen eliminerer sløyfeinteraksjonsproblemet fordi opptrekksdrevet ikke lenger konkurrerer med avtrekket for å kontrollere kabelhastigheten – det gir ganske enkelt et kontrollert motstandsmoment som avtrekkshastighetsregulatoren kan kjøre mot uten konflikt.
