Aktiv spenningskontroll inn Motorisert ledningskabel Pay-Off-utstyr : Hvordan det skiller seg fra passiv bremsing

Det grunnleggende skillet mellom motoriserte og passive utbetalingssystemer ligger i hvordan tilbakespenning genereres og opprettholdes under avviklingsprosessen. Passive systemer - magnetiske pulverbremser, friksjonsskivebremser eller mekaniske trekkmekanismer - påfører et fast eller manuelt justerbart motstandsmoment på spoleakselen, og stoler på det mekaniske draget for å skape spenning i ledningen når den trekkes av nedstrømsprosessen. Denne tilnærmingen fungerer tilstrekkelig under steady-state forhold, men mislykkes forutsigbart i de to mest kritiske øyeblikkene i enhver produksjonskjøring: akselerasjon fra stillstand og retardasjon til stopp. Under akselerasjon betyr tregheten til en full tung kabelspole at bremsemomentet som kreves for å opprettholde målspenningen er betydelig høyere enn under jevn kjøring - et passivt bremsesett for steady-state spenning vil tillate at det dannes en slakk sløyfe under akselerasjon, som deretter smekker stramt når nedstrømshastigheten stabiliserer seg og skaper en strekktrådspirk som kan forlenge hele tråden.

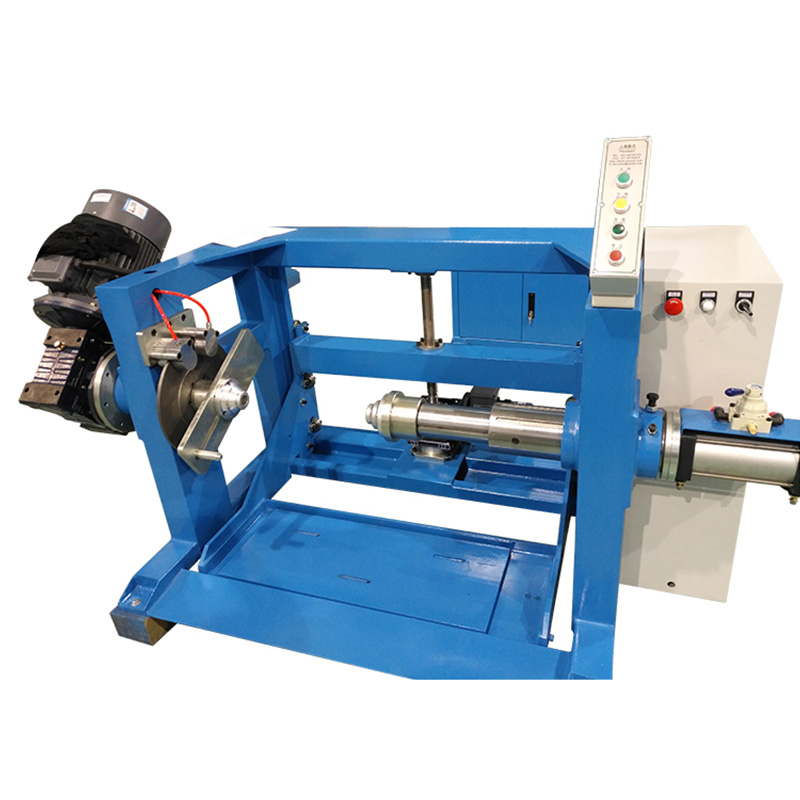

Motorisert Wire Cable Pay-Off-utstyr løser dette ved aktivt å drive spolen i avviklingsretningen med et kontrollert dreiemoment som utligner spolens treghet under akselerasjons- og retardasjonsfaser. Drivsystemet – typisk en vektorstyrt vekselstrømsmotor eller en servodrivenhet – mottar en hastighetsreferanse fra nedstrømslinjen og bruker en dreiemomentkommando beregnet for å holde danserullen i sin målposisjon gjennom hele hastighetsområdet. Når nedstrømslinjen akselererer, øker den motoriserte utbetalingsmomentet sitt utgående dreiemoment for å avvikle kabelen proaktivt i stedet for å vente på at danseren skal slippe og signalisere et spenningsunderskudd. Resultatet er en spenningsprofil som forblir innenfor ±5 % av settpunktet over hele akselerasjons- og retardasjonskonvolutten – et kontrollnivå som passive systemer ikke kan oppnå på kabelspoler med stor diameter og høy treghet.

Shanghai Yessjet Precise Machinery Co., Ltd. integrerer algoritmer for treghetskompensasjon i drivkonfigurasjonen til dets motoriserte kabelutbetalingsutstyr, kalibrert til den faktiske spolediameteren og vektområdet spesifisert for hver installasjon. Treghetskompensasjonsparametrene settes under igangkjøring ved hjelp av en kontrollert akselerasjonsrampetest, og den resulterende spenningsstabiliteten verifiseres mot målkonvolutten før linjen går i produksjon – for å sikre at ytelsesegenskapene oppfyller prosesskravene fra den første produksjonskjøringen i stedet for å kreve utvidet prøving-og-feil-innstilling av kundens operatører.

Kompensasjon for spolediameter: hvorfor lønnsspenningen går uten

En kabelspole som vikles av på en motorisert kabelavbetalingsmaskin endrer sin effektive diameter kontinuerlig gjennom hele kjøringen – starter ved ytre lagdiameter og avtar til kjernediameteren etter hvert som kabelen forbrukes. For en typisk stor industriell spole kan denne diameterendringen representere et forhold på 3:1 til 5:1 mellom full og tom tilstand. Hvis utbetalingsdrevet opprettholder et konstant settpunkt for rotasjonshastighet i stedet for å kompensere for denne diameterendringen, vil den lineære kabelens utgangshastighet reduseres proporsjonalt når spolen tømmes, noe som tvinger nedstrømsprosessen til enten å akseptere variabel matehastighet eller stole på at akkumulatorbufferen absorberer underskuddet. På ekstruderingslinjer der ledermatingshastigheten direkte påvirker isolasjonsveggtykkelsen, vil ukompensert diameterendring i utbetalingen oversettes til en progressiv veggtykkelsesøkning etter hvert som spolen tømmes – en defekt som utvikler seg sakte nok til å bestå første kvalitetskontroller, men mislykkes ved statistisk prøvetaking over spolens lengde.

Den riktige tekniske tilnærmingen er kontinuerlig estimering av spolediameter med automatisk hastighetskorreksjon brukt på utbetalingsdrevet. Diameterestimering kan implementeres gjennom tre metoder, hver med forskjellige nøyaktighetsegenskaper og maskinvarekrav:

• Integrasjon av danserposisjon: Dancervalseforskyvningen er integrert over tid for å estimere forbrukt kabellengde, som er kombinert med den kjente spolegeometrien for å beregne gjeldende viklingsdiameter - effektiv for konsistente spolegeometrier, men akkumulerer feil hvis danseren opereres nær sin bevegelsesgrense i lengre perioder
• Beregning av hastighetsforhold: Forholdet mellom utbetalingsspolekoderhastigheten og nedstrømslinjekoderhastigheten brukes til å beregne den effektive avviklingsdiameteren i sanntid - nøyaktig og selvkorrigerende, men krever et pålitelig hastighetssignal fra nedstrømsprosessen som er synkronisert med utbetalingskontrolleren
• Direkte optisk måling: En laseravstandssensor eller ultralydsvinger måler den gjeldende spolens ytre diameter direkte - den høyeste nøyaktighetsmetoden, uavhengig av akkumulert beregningsfeil, men legger til sensorens maskinvarekostnad og krever beskyttelse mot kabelstøv og smøremiddelforurensning i målefeltet

I praksis gir beregningsmetoden for hastighetsforhold den beste balansen mellom nøyaktighet og enkelhet i implementeringen for de fleste Automatisk utbetalingsmaskin for trådkabel installasjoner. Kompensasjonsoppdateringshastigheten bør være tilstrekkelig til å spore diameterendringer mellom individuelle viklingslag – for en typisk kabel med 1,5 mm isolert diameter på en 400 mm traversbreddespole, representerer hvert lag omtrent 0,003 mm diameterendring, noe som krever en oppdateringshastighet på minst én beregning per spoleomdreining for å opprettholde kompensasjonsnøyaktigheten innenfor 5 % av diameteren.

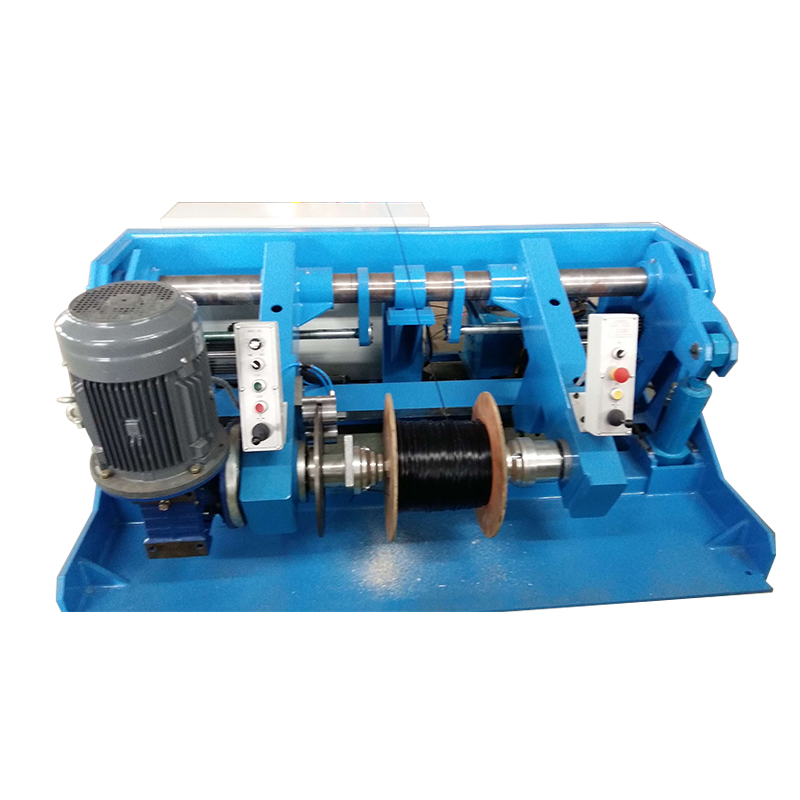

Spolelasting og justering: De mekaniske faktorene som bestemmer spenningsuniformitet

Ujevnhet i spenningen i utbetalingsutstyr for motorisert wirekabel tilskrives ofte kontrollsystemproblemer når den faktiske grunnårsaken er mekanisk feiljustering ved spolens monteringspunkt. En spole montert med sin rotasjonsakse ikke vinkelrett på utbetalingsretningen - selv med 1 til 2 grader - skaper en sinusformet spenningsvariasjon ved viklingsfrekvensen når kabelen trekkes vekselvis mot og bort fra flensflaten under avvikling. Denne spenningsrippelen vises på danserullen som en rytmisk svingning som spenningskontrollsløyfen ikke kan undertrykke fordi forstyrrelsesfrekvensen matcher eller overskrider kontrollsløyfens båndbredde. Den resulterende spenningsvariasjonen er typisk 8–15 % topp-til-topp ved viklingsfrekvensen og reagerer ikke på PID-justeringsjusteringer, noe som fører til at operatører feilaktig konkluderer med at kontrollsystemet er kilden til problemet.

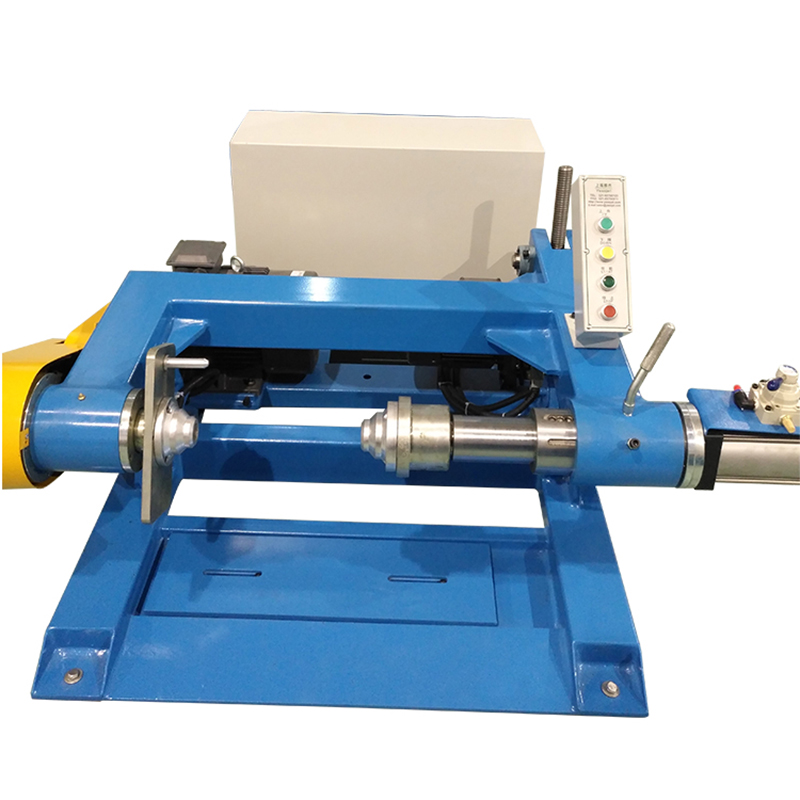

Riktig innretting av spolen krever både aksial perpendikularitet og lateral sentrering av spolen i forhold til utbetalingsretningen. Aksial perpendikularitet settes av utbetalingsrammens geometri og innretting av spoleaksellagerblokken – verifisert ved hjelp av en måleklokke som krysses langs spoleflensen mens akselen roteres for hånd. Sidesentrering sikrer at kabelen går ut av spolen i riktig vinkel for det første føringsøyet, og minimerer flåtevinkelen – vinkelen mellom kabelutgangspunktet ved spolen og senterlinjen til den første føringen – som bør holdes under 1,5 grader for å forhindre flensslitasje og kantslitasje på de ytterste kabellagene.

Vanlige spolmonteringsfeil og spenningseffektene deres

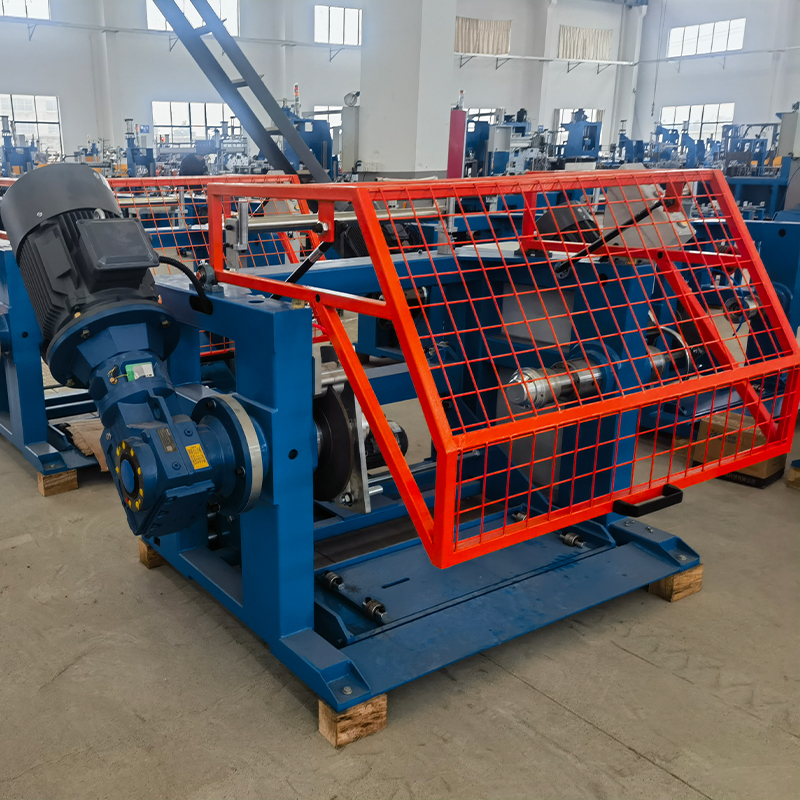

Reel Change Sequence Design: Minimer nedetid uten å gå på akkord med spenningskontrollen

Snellebyttehendelsen – overgang fra en uttømt spole til en ny full spole på en automatisk kabelutbetalingsmaskin – er det høyeste risikomomentet i utbetalingssystemets driftssyklus både fra et produksjonskontinuitets- og et spenningskontrollperspektiv. På linjer uten en dedikert haspelbytteakkumulator, må nedstrømsprosessen stoppe helt under varigheten av byttesekvensen, som på et manuelt lastet system vanligvis tar 3 til 8 minutter avhengig av spolens vekt og tilgjengelighet av håndteringsutstyr. For en ekstruderingslinje som kjører kontinuerlig, krever selv et stopp på 3 minutter en oppstartsrensing og stabiliseringsperiode før produktkvaliteten går tilbake til spesifikasjonen – noe som effektivt gjør det totale produksjonstapet per haspelendring 8 til 15 minutter med brukbar produksjon.

Flyvende skjøtesystemer – som forbinder halen av den uttømte spolen med ledningen til den nye spolen mens begge er i bevegelse – eliminerer dette produksjonstapet, men krever nøyaktig tidskoordinering mellom skjøteaktuatoren, utbetalingsdrevet og akkumulatorsystemet. Skjøten må skje mens akkumulatoren slipper sin lagrede kabellengde for å opprettholde nedstrøms linjehastighet under det øyeblikkelige stoppet av den uttømte spolen. Hvis akkumulatorkapasiteten er utilstrekkelig til å dekke hele skjøtesekvenstiden, vil nedstrømsprosessen oppleve et spenningsfall som får ekstruderingstverrhodet til å se en kortvarig spenningsreduksjon – potensielt tillater lederen å vandre utenfor midten av dysen og produsere en lengde med eksentrisk isolasjon som må kasseres.

• Akkumulatorstørrelser for flygende skjøt: Akkumulatorens slaglengde må lagre minst 1,5 ganger kabelutgangen i løpet av den maksimale forventede skjøtesekvenstiden, med den ekstra 50 % marginen som står for variasjon i operatørens responstid og skjøtehodesyklustid under produksjonsforhold
• Pålitelighet for bakendedeteksjon: Optiske eller induktive sensorer som oppdager at spolen er nesten tom, må utløse skjøteinitieringssignalet med tilstrekkelig forhåndsvarsel - vanligvis når 2 til 3 lag med kabel gjenstår på spolen - for å la akkumulatoren bygge opp sin fulle lagringskapasitet før skjøtehendelsen begynner
• Ny spole forakselerasjon: Det nye spoledrevet skal akselerere den ferske spolen for å matche gjeldende linjeoverflatehastighet før skjøteklemmen kobles inn - skjøting til en stasjonær eller saktegående spole skaper en spenningsimpuls når skjøtepunktet går over fra den gamle spolen til den nye, og potensielt bryte skjøteskjøten på finsporet wire
• Re-stabilisering av spenning etter skjøting: Etter skjøten krever utbetalingsstrekkkontrollsløyfen en re-stabiliseringsperiode når den går over fra å operere på de gamle spolens treghetskarakteristikk til den nye fulle spolen – kontrollsystemet bør bruke en myk overgang i treghetskompensasjonsparameterne i stedet for en umiddelbar trinnendring for å forhindre overskyting

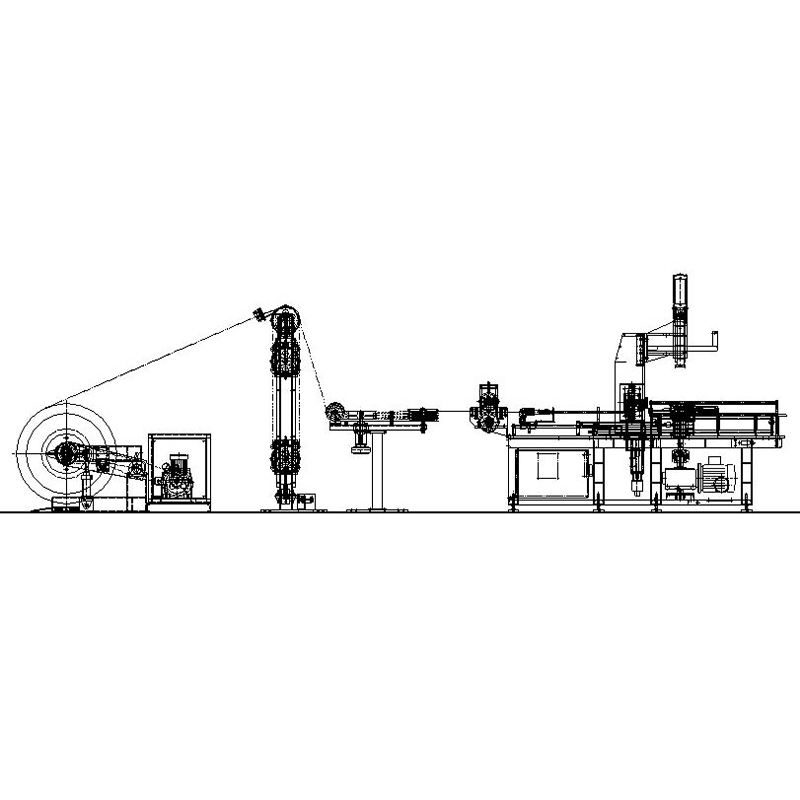

Integrasjon av motorisert kabelavbetalingsmaskin med ekstruderingslinjekontrollsystemer

En motorisert kabelutbetalingsmaskin som opererer som en frittstående enhet – med sitt eget uavhengige spenningssettpunkt og danserkontrollsløyfe – introduserer en iboende konflikt med ekstruderingslinjens avtrekkshastighetskontrollsystem. Begge systemene prøver å regulere kabelspenningen på sine respektive punkter: utbetalingen opprettholder oppstrømsstrekk ved lederinngangen, og avtrekket opprettholder nedstrømsspenning ved den isolerte kabelutgangen. Hvis disse to kontrollsløyfene ikke er koordinert gjennom en delt kommunikasjonskobling, kan de gå inn i en motstridende svingning der gevinsten øker spenningen som svar på et danserfall mens avtrekkingen samtidig reduserer hastigheten som svar på en spenningsøkning – og skaper en vedvarende frem-og-tilbake-interaksjon som ingen av sløyfene kan løse uavhengig.

Den riktige integrasjonstilnærmingen er en hierarkisk kontrollarkitektur der ekstruderingslinjemaster-PLS gir en hastighetsreferanse til motorisert kabelutbetalingsutstyrsdrift som et fremkoblingssignal, med pay-off danserposisjonskontrollsløyfen som fungerer som en trimjustering på toppen av hovedhastighetsreferansen i stedet for som en uavhengig hastighetskontroller. I denne konfigurasjonen følger pay-off-stasjonen linjehastigheten proaktivt gjennom feedforward-signalet, og dansersløyfen trenger bare å korrigere for gjenværende hastighetsmisforhold – reduserer kravet til kontrollbåndbredde og eliminerer potensialet for sløyfeinteraksjon. Kommunikasjonsforbindelsen mellom linjemaster-PLS og pay-off-drivenheten bør bruke en deterministisk feltbussprotokoll – PROFIBUS, EtherNet/IP eller PROFINET – med en syklustid under 10 millisekunder for å sikre at fremkoblingssignalet leveres med tilstrekkelig aktualitet til å være effektiv under linjeakselerasjonsramper.

Etablert i Shanghai i 2002 og utvidet gjennom Jiangsu Yessjet Precise Machinery Co., Ltd. i Yixing i 2017, designer Shanghai Yessjet Precise Machinery Co., Ltd. Motorisert Wire Cable Pay-Off-utstyr med innebygd integrasjonsevne for ekstruderingslinjekontrollplattformene som oftest brukes i serier, inkludert iQimens-Subish og Qi-produksjon av kabel. serien, og Allen-Bradley ControlLogix. Pay-off-drivgrensesnittet er forhåndskonfigurert til å akseptere en hovedhastighetsreferanse via riktig feltbussprotokoll, med dansertrimsløyfeparameterne fabrikkinnstilt til en stabil startkonfigurasjon som operatører kan finjustere på stedet uten å kreve ekspertise på drivprogrammering. Denne integrasjonstilnærmingen reduserer igangkjøringstiden for nye linjeinstallasjoner og eliminerer kontrollinteraksjonsproblemene som er vanlige når pay-off utstyr fra forskjellige leverandører legges til en eksisterende ekstruderingslinje uten teknisk koordinering av kontrollarkitekturen.

Valg av spenningssettpunkt for forskjellige ledermaterialer og målere

Å velge riktig strekksettpunkt på en automatisk kabelutbetalingsmaskin er ikke et spørsmål om å velge en komfortabel mellomverdi innenfor maskinens driftsområde – det er en materialspesifikk beregning som balanserer tre konkurrerende krav: tilstrekkelig spenning til å opprettholde lederens retthet og forhindre snurrer fra spoleavviklingen, lav nok spenning til å unngå lederforlengelse innenfor en stabil nok strekkgrense og hindre ledningsspenning, dø. Hvert av disse kravene pålegger en annen begrensning på det akseptable strekkvinduet, og skjæringspunktet mellom alle tre begrensningene definerer det korrekte driftsområdet for en gitt lederspesifikasjon.

Lederforlengelse er den mest kritiske begrensningen for ledere med finspor og høy renhet. Når utbetalingsspenningen overskrider lederens proporsjonale grense - spenningsnivået under hvilket deformasjonen er helt elastisk - oppstår permanent forlengelse, som reduserer lederens tverrsnittsareal og øker motstanden per lengdeenhet. For oksygenfrie kobber (OFC) ledere er proporsjonalgrensen lavere enn for standard elektrolytisk tøff pitch (ETP) kobber, noe som betyr at spenningssettpunkter akseptable for standard ledning kan forårsake målbar forlengelse på OFC ledere med samme gauge. Strekkgrensen i Newton for en gitt leder kan beregnes fra den proporsjonale spenningsgrensen (typisk 30–40 % av flytegrensen for en konservativ driftsmargin) multiplisert med lederens tverrsnittsareal - en beregning som bør utføres for hver lederspesifikasjon i stedet for å antas å skaleres lineært med lederens vekt.

Disse verdiene fungerer som tekniske utgangspunkt og må verifiseres mot den spesifikke lederleverandørens mekaniske egenskapsdata for det faktiske produksjonspartiet. Lederens mekaniske egenskaper varierer mellom leverandører og mellom produksjonspartier fra samme leverandør - spesielt for strengede ledere der de individuelle trådtrekksparametrene påvirker den endelige trådens flytestyrke. Etablering av en spenningsvalideringsprotokoll – inkludert en kort testkjøring ved det foreslåtte settpunktet etterfulgt av måling av motstand per meter på en prøvelengde – gir bekreftelse på at driftsspenningen er innenfor det elastiske området for det faktiske materialet som behandles, i stedet for kun å stole på nominelle materialspesifikasjoner.
