Ende-på-arm-verktøyvalg for Robotpalletizer Systemhåndtering kveilet kabel

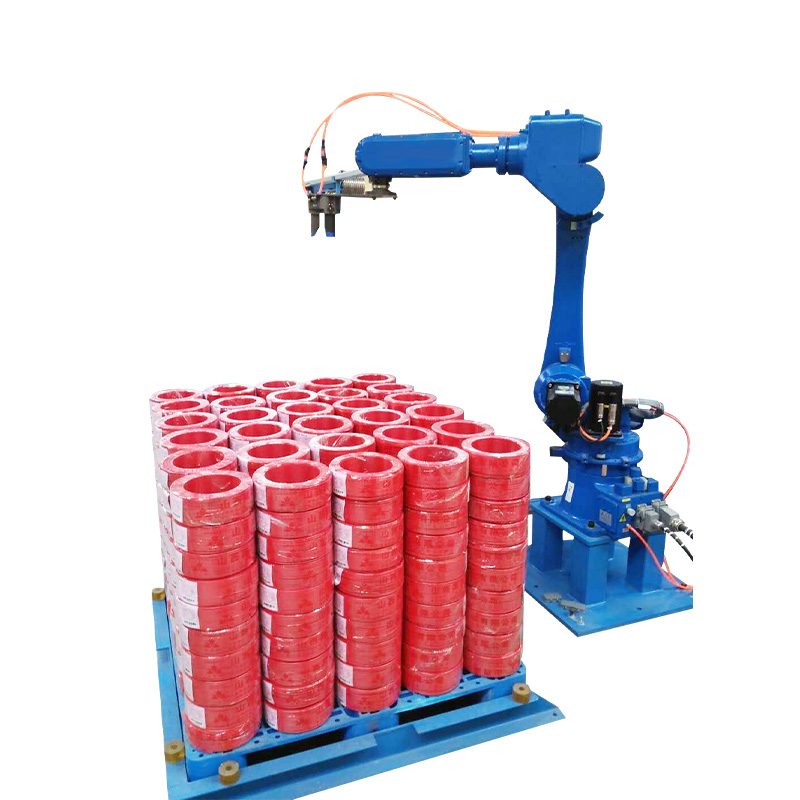

Ende-på-arm-verktøyet (EOAT) på en Robotic Palletizer er den enkeltkomponenten som er mest ansvarlig for om systemet faktisk oppfyller målene for syklustid og plasseringsnøyaktighet i produksjonen – men det får langt mindre ingeniøroppmerksomhet enn selve robotarmen i spesifikasjonsfasen. For kabelprodusenter er utfordringen spesielt akutt fordi kveilet kabel er en mekanisk vanskelig nyttelast: den er rund, relativt deformerbar, variabel i ytre diameter på tvers av produktfamilier, og ofte presentert i inkonsekvente posisjoner og orienteringer på innmatingstransportøren. En griper designet for stive kartonger eller ensartede poser vil svikte gjentatte ganger på kveilet kabel, noe som gir plasseringsfeil som samler seg til ustabile pallelaster og krever manuell inngripen for å korrigere.

De to dominerende EOAT-tilnærmingene for palletering av kveilet kabel er klemmegripere og gaffelløftere. Klemmegripere påfører sidetrykk fra to eller flere kjeveflater for å holde spolen under overføring – effektiv for spoler med jevn ytre diameter og et kappemateriale som er stivt nok til å motstå deformasjon under klemkraft. Gaffelløftere setter inn to eller flere tinder under spolen og løfter nedenfra, noe som i seg selv er mer tilgivende for OD-variasjoner, men krever at spolen presenteres i en kjent høyde over transportøroverflaten og krever tilstrekkelig klaring under spolen for tindeinnsetting. For miljøer med blandede produkter som kjører kabel-OD-er fra 8 mm til 60 mm på samme palleteringscelle, tilbyr et hybridverktøy med justerbar klembredde og en uttrekkbar bunnstøtte det bredeste kompatibilitetsområdet på bekostning av høyere verktøykompleksitet og lengre overgangstid mellom produktfamilier.

Shanghai Yessjet Precise Machinery Co., Ltd. utvikler EOAT-spesifikasjoner som en del av Intelligent robotstabler systemdesignprosess, som begynner med en nyttelastmatrise som dokumenterer spolens OD-område, spolens vektområde, mantelmaterialets hardhet og stroppekonfigurasjon for hvert kabelprodukt kunden har til hensikt å kjøre. Denne matrisen driver både verktøyets mekaniske design og robotprogrambanen, fordi en tyngre spole eller en større OD krever en annen tilnærmingsvinkel og retardasjonsprofil for å opprettholde plasseringsnøyaktigheten innenfor toleransen på ±5 mm som de fleste pallemønstre krever for stabil stabling.

Pallmønsterprogrammering: Statiske mønstre vs. adaptiv laglogikk

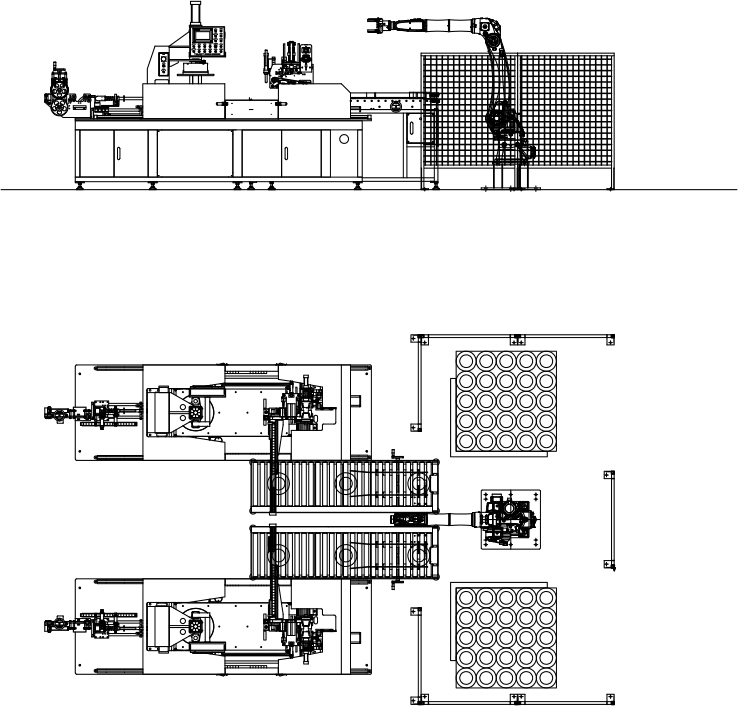

Pallmønsterprogrammering i en Intelligent stablerobotarm Systemet er mer komplekst for runde kveilede produkter enn for rektangulære kartonger, fordi sirkler ikke tesselerer effektivt og gaphåndteringen mellom spolene bestemmer både pallens stabilitet og den effektive nyttelasttettheten per pall. Statisk mønsterprogrammering – der hvert lag følger et forhåndsdefinert spoleplasseringsnett – er enkel å implementere og gir forutsigbare resultater for ett enkelt produkt. Imidlertid blir statiske mønstre et ansvar i miljøer med blandede produkter der spole-OD varierer på tvers av kjøringer, fordi et mønster optimalisert for en 200 mm OD-spole vil etterlate store hull eller forårsake spole-til-spole-kontaktinterferens når linjen bytter til et 240 mm OD-produkt uten mønsterjustering.

Adaptiv laglogikk adresserer dette ved å beregne plasseringsnettet ved kjøretid basert på den faktiske spolens OD målt av vision-systemet eller lagt inn via grensesnittet for reseptbehandling. Robotkontrolleren bestemmer hvor mange spoler som passer per lag ved gjeldende OD, beregner den optimale rad- og kolonneavstanden for å sentrere mønsteret innenfor pallens fotavtrykk, og genererer veipunktene for hver plasseringsbevegelse dynamisk. Denne tilnærmingen eliminerer behovet for å opprettholde et bibliotek med statiske mønstre for hver produkt-SKU – et bibliotek som i praksis blir uhåndterlig og blir en vedlikeholdsbyrde etter hvert som nye kabelprodukter introduseres.

Sammenligning av mønstertilnærminger etter produksjonsmiljø

Lagforriglingsmønstre – der alternative lag roteres 90 grader eller forskjøvet med en halv spolestigning – forbedrer pallens stabilitet betraktelig for runde spiraler, som ikke har noen flat overflate for å forhindre sideveis glidning. Implementering av lagforrigling i et adaptivt mønstersystem krever at robotkontrolleren sporer gjeldende lagnummer og bruker riktig rotasjonsforskyvning til det beregnede rutenettet, et logisk trinn som er enkelt å implementere, men som ofte utelates i grunnleggende statiske mønstersystemer fordi det krever mer kompleks mønsterprogrammering enn operatører vanligvis er opplært til å utføre.

Syklustidsanalyse: Hvor intelligente robotstablersystemer taper tid i ekte produksjon

Leverandørangitte syklustider for en intelligent robotstabler måles nesten alltid under ideelle forhold: én spolestørrelse, forhåndsplassert på et fast innmatingspunkt, plassert på en tom pall i en fast høyde, uten pallbyttehendelser. Reelle produksjonssyklustider er konsekvent 15–30 % lengre enn disse oppgitte tallene på grunn av faktorer som er tilstede i hvert produksjonsskift, men fraværende fra referansetesten: spoleposisjonsvariasjon på innmatingstransportøren, pallehøydevekst ettersom lagene samler seg, nedetid for pallbytte og sporadiske omplukking når en spole ikke er plassert riktig ved første plasseringsforsøk.

Det største utvinnbare tidstapet i de fleste installasjoner av intelligent stablerobotarm er pallebyttesekvensen – tiden mellom roboten plasserer den siste spolen på en full pall og den første plasseringen på en ny tom pall. Manuell pallbytte med gaffeltruck tar vanligvis 60–120 sekunder; under dette vinduet stopper oppstrøms kveillinjen enten eller akkumulerer spiraler på en buffertransportør som kanskje ikke har tilstrekkelig kapasitet for en lang utvekslingssekvens. Automatiserte palledispensere – som forhåndsplasserer en tom pall under robotarbeidskonvolutten mens den nåværende pallen fortsatt fylles – reduserer utvekslingsgapet til 10–20 sekunder og eliminerer avhengigheten av gaffeltrucktilgjengelighet, som i flerlinjeanlegg ofte er en delt ressurs som skaper planleggingskonflikter.

• Posisjonering av innmatingstransportør: Spoleposisjonsvariasjon på ±30 mm på innmatingstransportøren legger til 0,3–0,8 sekunder per plukkesyklus for et synsstyrt system som utfører posisjonskorreksjon – over 500 plukker per skift, dette representerer 2,5–6,5 minutter med kumulativ tapt tid
• Kompensasjon for pallehøyde: Hvert påfølgende lag hever plasseringspunktet med spolestabelhøyden; roboten må reise en lengre vertikal avstand for de øvre lagene, og legge til 0,2–0,5 sekunder per plassering sammenlignet med bakkelagssyklusen – denne effekten blander seg over en hel pall med 6–8 lag
• Velg hendelser på nytt: Spoler som ikke sitter riktig etter det første plasseringsforsøket krever at roboten løfter, reposisjonerer og omplasserer – en sekvens som tar 3–8 sekunder og skjer med en hastighet på 1–3 % av det totale antallet plukker i systemer uten plasseringsbekreftelsessensorer
• Strapping hale interferens: Løse stropphaler på ufullkommen stroppede spoler kan forstyrre tilstøtende spoler under plassering, og krever 2–5 sekunders opphold for at halen skal sette seg før roboten slipper spolen – et problem som spores tilbake til oppstrøms stroppestasjon i stedet for roboten selv.

Visjonssystemintegrasjon i robotpalleteringsceller: kalibrering og driftstyring

Vision-guided Robotic Palletizer-systemer i kabelproduksjonsmiljøer står overfor kalibreringsutfordringer som skiller seg fra typiske industrielle visjonsapplikasjoner fordi arbeidsmiljøet kombinerer vibrasjoner fra tilstøtende maskineri, variabel omgivelsesbelysning fra bevegelser over kranen, og produktoverflatekarakteristikker - spoler med spoler med reflekterende stroppmateriale og matt eller halvglanset jakke som skaper kontrast avhengig av jakke og kontrast. jakke farge. Et synssystem som er kalibrert om morgenen under stabil fabrikkbelysning, kan gi plukkeposisjonsfeil på 5–15 mm ved midtskift hvis skygger over kranen eller tilstøtende utstyrsvibrasjoner har forskjøvet den effektive bildetyngdepunktberegningen.

Den mest effektive tilnærmingen til å håndtere synskalibreringsdrift i produksjonsmiljøer er en kombinasjon av fast strukturert belysning innenfor synsfeltet – uavhengig av omgivende fabrikkbelysning – og en periodisk verifiseringsrutine for kalibrering i syklus. Den strukturerte belysningen, typisk et ringlys eller lineært stanglys montert på kamerabraketten, sikrer at belysningsgeometrien er konstant uavhengig av omgivelsesforholdene. Kalibreringskontrollen i syklusen innebærer at roboten med jevne mellomrom velger et referansemål ved en kjent posisjon og sammenligner synssystemets rapporterte posisjon med den kjente bakkesannheten; avvik over en terskel utløser en automatisk rekalibreringsrutine før produksjonen fortsetter.

Termisk drift er et sekundært kalibreringsproblem i anlegg uten klimakontroll. Kameraets monteringsbrakett og robotbasen utvider seg begge termisk i løpet av dagen, og forskyver det romlige forholdet mellom kamerarammen og robotens verdensrammen med brøkdeler av en millimeter som akkumuleres til plasseringsfeil på 3–8 mm ved topp ettermiddagstemperatur. Kompensasjon for termisk drift krever enten en temperatur-koeffisient-korreksjon i robot-til-kamera transformasjonsmatrisen – avledet fra en kalibreringskjøring ved flere temperaturer – eller en stiv monteringsstruktur av Invar-legering for kameraet som minimerer termisk ekspansjon. De fleste produksjonsanlegg adresserer dette pragmatisk ved å utvide plasseringstoleransen i pallemønsteret for å absorbere avdriftsområdet, og aksepterer en liten reduksjon i pallens tetthet i bytte mot eliminering av kalibreringsvedlikeholdsbyrden.

Sikkerhetsarkitektur i intelligent stabling av robotarmceller: Beyond the Safety Fence

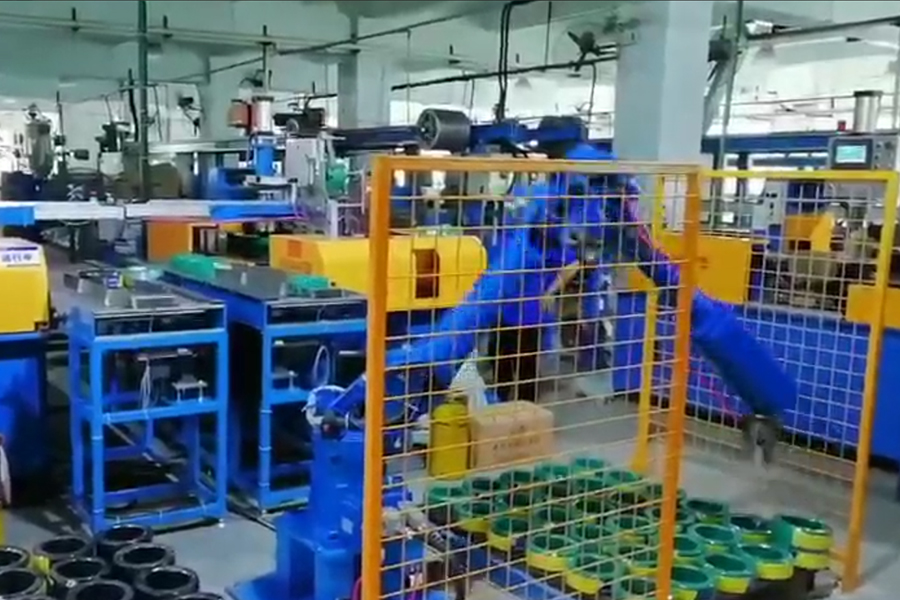

Tradisjonell sikkerhetsarkitektur for industrielle robotceller er avhengig av et fysisk perimetergjerde med sammenlåste tilgangsporter – en løsning som er effektiv, men som skaper operasjonell friksjon i anlegg der operatører trenger hyppig tilgang til robotarbeidskonvolutten for å rydde spolestopp, inspeksjon av pallkvalitet eller håndtering av stropphale. Ved palleteringsoperasjoner med høy gjennomstrømming reduserer hyppige gjerdeavbrudd effektiv systemoppetid betraktelig fordi hver portinngang utløser et fullstendig sikkerhetsstopp og krever en bevisst omstartsekvens før produksjonen gjenopptas. Den kumulative effekten over et produksjonsskift kan utgjøre 5–10 % av total tilgjengelig tid, og oppveier en del av arbeidsbesparelsene som den intelligente stablerobotarmen ble installert for å levere.

Moderne Intelligent Robot Stacker-installasjoner bruker i økende grad samarbeidende sikkerhetsarkitekturer som erstatter eller supplerer perimetergjerdet med områdeskannere, sikkerhetsklassifiserte synssystemer og kraftbegrensede robotmoduser. Områdeskannere – laserbaserte sikkerhetsenheter montert på gulvnivå – definerer konfigurerbare sikkerhetssoner innenfor robotens arbeidskonvolutt. Når en operatør går inn i en definert sone, reduserer roboten til en sikker redusert hastighet (typisk 250 mm/s eller lavere, i henhold til ISO/TS 15066) i stedet for å stoppe helt, noe som tillater begrenset menneske-robot sameksistens for inspeksjon og mindre intervensjonsoppgaver uten full produksjonsstans. Full stopp utløses fortsatt hvis operatøren trenger inn i den indre eksklusjonssonen rundt det aktive pick-and-place-området.

• Sikkerhetsklassifisert overvåket stopp (SRMS): Roboten stopper og holder posisjon når en operatør går inn i den overvåkede sonen; produksjonen gjenopptas automatisk når operatøren går ut - ingen manuell omstart nødvendig, noe som reduserer nedetiden for tilgangshendelser til transporttiden gjennom sonen
• Overvåking av hastighet og separasjon (SSM): Roboten reduserer hastigheten kontinuerlig når operatøren nærmer seg, beregnet i sanntid fra skanneravstandsmålingen - den nærmeste innflygingsavstanden avgjør om roboten bremser ned til lav hastighet, redusert hastighet eller beskyttende stopp
• Kraft- og kraftbegrensning (PFL): Tilgjengelig på samarbeidende robotplattformer, begrenser PFL kraften robotarmen kan utøve ved kontakt – egnet for kabelspoleapplikasjoner med lavere nyttelast der spolevekten er innenfor samarbeidsrobotens nyttelastområde (vanligvis opptil 16 kg for nåværende samarbeidsplattformer)
• Sikkerhets-PLS-integrasjon: Alle sikkerhetsfunksjoner – områdeskannersoner, portforriglinger, nødstoppkretser og robotsikkerhetsinnganger – bør administreres gjennom en dedikert sikkerhets-PLS (SIL 2 eller PLe-klassifisert) i stedet for gjennom standard maskin-PLS, og sikrer at sikkerhetslogikken ikke kan modifiseres ved et uhell under resept- eller programendringer.

Grunnlagt i 2002 i Shanghai og utvidet gjennom etableringen av Jiangsu Yessjet Precise Machinery Co., Ltd. i Yixing i 2017, designer Shanghai Yessjet Precise Machinery Co., Ltd. sikkerhetsarkitekturer for Robotic Palletizer i samsvar med ISO 10218-2 og GB 11291.2 krav til systemlayout fra den innledende systemlayoutfasen. Sikkerhetssonekonfigurasjon, tilgangsfrekvensanalyse og utforming av omstartsprosedyre dokumenteres under fabrikkens aksepttest og valideres på stedet under idriftsettelse – for å sikre at sikkerhetsarkitekturen slik den er installert samsvarer med den faktiske operatørarbeidsflyten i kundens anlegg i stedet for et teoretisk tilgangsmønster antatt under designfasen.
